Fonctionnement de la boîte automatique EAG9 sur Renault Master IV

Convertisseur de couple et changement de rapport

Le fonctionnement de la boîte automatique explique le confort de conduite obtenu sur un fourgon lourdement chargé : le couple est transmis en permanence, sans rupture, contrairement à une boîte robotisée à simple embrayage. Le calculateur adapte en temps réel la loi de passage selon la charge, la pente, la position de la pédale d’accélérateur et l’usage du frein, ce qui limite le pompage de rapports en montée et sécurise la conduite en descente par un rétrogradage automatique. Le passage du mode auto au mode manuel reste possible, ce qui permet au conducteur de forcer un rapport en manœuvre, en attelage ou sur terrain glissant.

Levier de sélection électronique et planche de bord

Le nouveau Renault Master abandonne la tringlerie mécanique au profit d’un levier de sélection électronique implanté sur la planche de bord. L’engagement du levier en position D, R ou P est transmis au calculateur par signal, et le symbole du rapport engagé s’affiche sur le tableau de bord. Un témoin s’allume et un message d’alerte apparaît si la position n’est pas correctement reconnue, par exemple si l’on tente d’engager la position D sans appuyer sur la pédale de frein. À l’arrêt, le passage au point mort et l’activation du frein de parking électrique sont gérés par la même unité : un simple défaut de contacteur de frein peut donc bloquer la sélection, sans que la boîte de vitesses soit en cause.

Caractéristiques du Renault Master IV

Lancé en avril 2024, le Master IV inaugure une plateforme entièrement nouvelle et une aérodynamique retravaillée. Les caractéristiques du Renault Master IV mises en avant par le constructeur portent sur la charge utile, les aides à la conduite dont le freinage automatique d’urgence, et l’arrivée de cette nouvelle boîte automatique à neuf rapports sur les motorisations Blue dCi. Le véhicule existe également en version électrique, en traction comme en propulsion, et se décline en fourgons, châssis-cabines et plateaux. L’offre de transmission se partage entre une transmission manuelle à six rapports et cette boîte automatique haut de gamme : le nombre de vitesses conditionne directement la référence de boîte à commander.

Problèmes de boîte automatique : diagnostic avant remplacement

Les symptômes d’une véritable panne de boîte automatique

Patinage à la montée en charge, à-coups violents au changement de vitesse, refus de passer un rapport, passage en mode dégradé avec témoin allumé au tableau de bord, bruit métallique en position D à l’arrêt : voilà les symptômes qui orientent vers une panne interne. Une odeur de brûlé sur le fluide ou des copeaux dans le carter confirment le diagnostic. À l’inverse, un défaut boîte auto affiché à froid puis disparaissant à chaud oriente plutôt vers le module mécatronique ou un capteur de régime. La lecture des codes défaut à la valise reste indispensable avant toute dépose : elle évite de remplacer une boîte saine.

Ne pas confondre avec les problèmes de boîte robotisée

Les problèmes de boîte robotisée bien connus sur les générations précédentes de Master — problème avec le robot de la BVR, à-coups à la relance, actuateur défaillant — n’ont rien à voir avec le fonctionnement de cette boîte automatique à convertisseur. L’architecture est différente : ici, aucun embrayage à sec piloté par actuateur, donc aucune des pannes récurrentes associées à ce type de transmission. C’est précisément ce qui explique les retours favorables des professionnels sur la fiabilité de la boîte automatique du Master IV.

Liquide de transmission et entretien

Seule une huile ATF conforme à la préconisation constructeur doit être utilisée. Un fluide non homologué modifie le coefficient de frottement des embrayages multidisques et provoque, à court terme, des à-coups puis une usure prématurée des garnitures. Le remplissage se fait à niveau, à température de service, moteur tournant et sélecteur passé sur l’ensemble des positions, et non à la contenance théorique seule. Un apprentissage des points de patinage via l’outil de diagnostic constructeur est fortement recommandé après montage pour retrouver un agrément de passage optimal.

Commander votre boîte de vitesses Master 4 chez France Moteurs Utilitaires

Prix, devis et accompagnement technique

Acheter une boîte de vitesses automatique en ligne suppose un vendeur capable de garantir la référence, l’origine et l’état réel de la pièce. France Moteurs Utilitaires est un spécialiste de l’utilitaire : notre activité est centrée sur le moteur et la transmission des fourgons Renault, Opel, Nissan et Fiat, pas sur la vente de pièces discount toutes marques. Pour obtenir un devis ou vérifier la compatibilité avec votre véhicule, contactez notre équipe au 06 10 10 72 73 ou par mail à francemoteursutilitaires2025@gmail.com. Le prix affiché correspond à la pièce seule, hors pose.

Livraison gratuite sous 48 h et emballage renforcé

La livraison est gratuite dans toute la France métropolitaine, sans montant minimum de commande : 48 h sur le territoire national et 4 h en Île-de-France pour les pièces disponibles en stock. La boîte voyage sanglée sur palette, orifices hydrauliques obturés, afin d’éviter toute entrée de poussière ou fuite de liquide de transmission pendant le transport. Un numéro de suivi vous est communiqué dès l’enlèvement par le transporteur. Vous pouvez également venir retirer votre boîte directement en magasin, du lundi au samedi.

Garantie 6 mois, avis clients et qualité de service

La garantie 6 mois couvre la pièce dans le cadre d’un montage réalisé par un professionnel dans les règles de l’art : respect des couples de serrage, engagement complet du convertisseur de couple sur la pompe à huile avant accostage du carter, remplissage au fluide préconisé et apprentissage à la valise. Conservez la facture de pose, elle sera demandée en cas de réclamation. Les avis clients publiés sur notre fiche Google, 145 avis pour une note de 5/5, reflètent notre exigence de service depuis 2013. Consulter les avis.

FAQ – Boîte de vitesses automatique Master 4

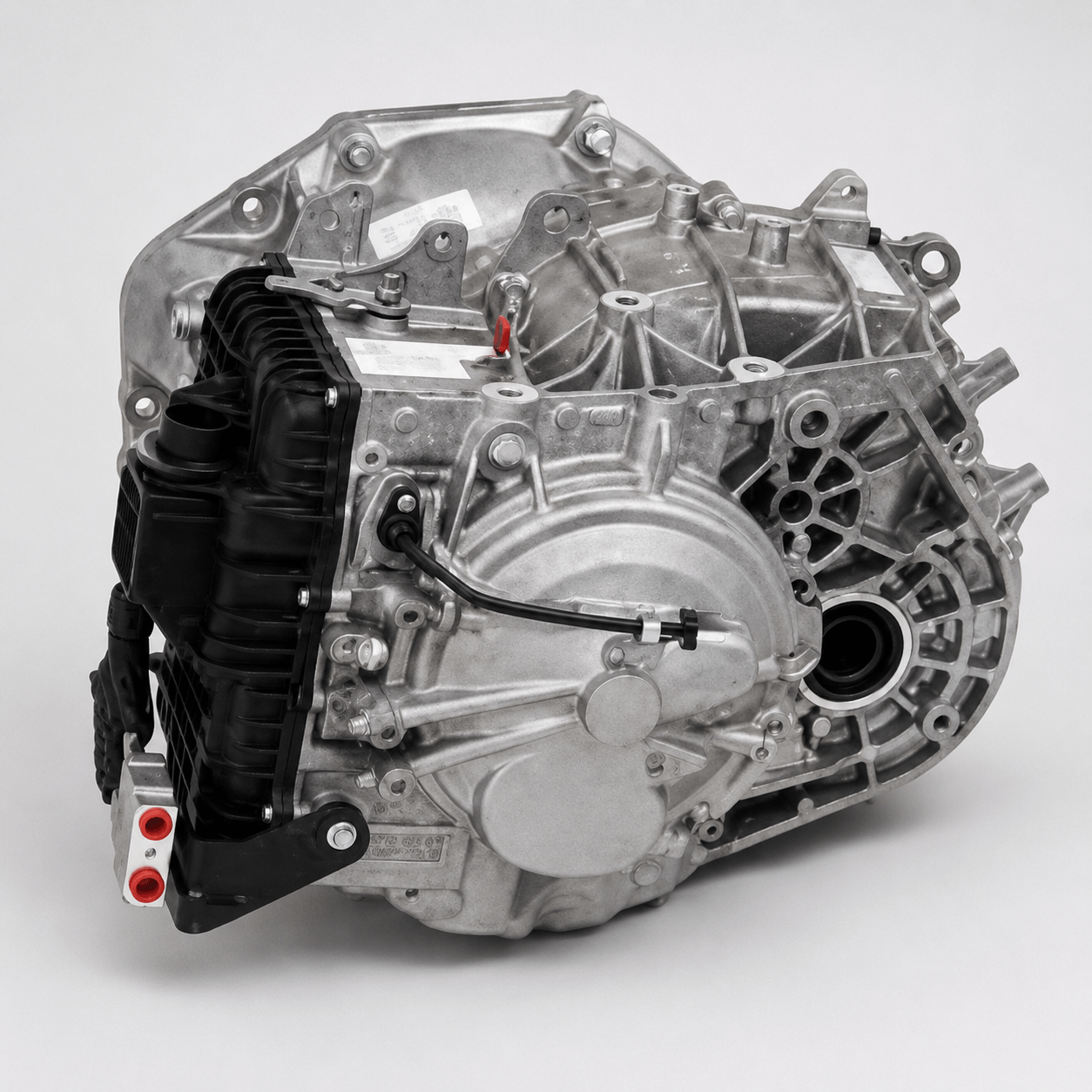

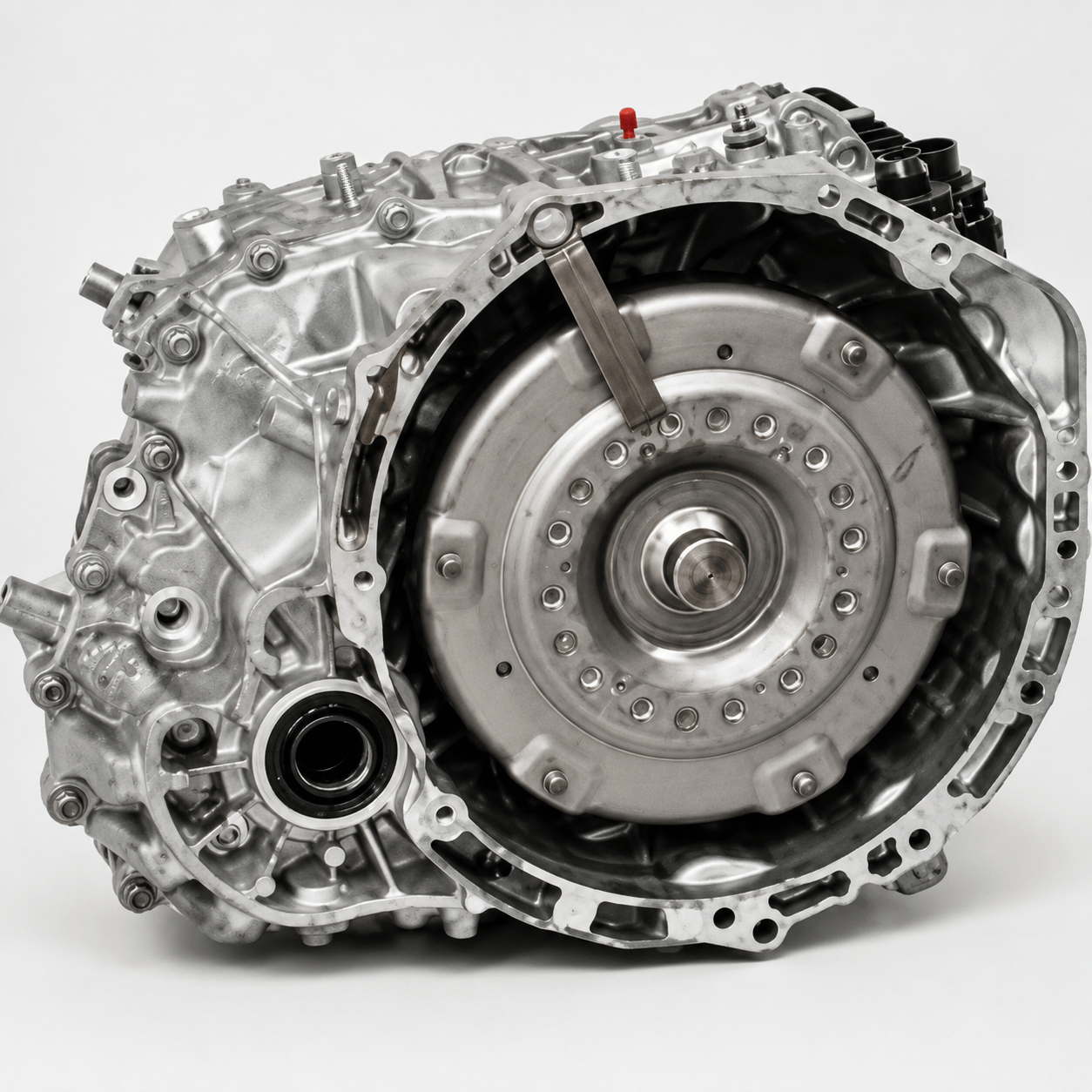

Retrouvez ci-dessous les réponses aux questions les plus fréquentes sur la boîte de vitesses automatique Master 4 référence 320105765R pour Renault Master IV.

Comment vérifier que la référence 320105765R correspond à mon Master 4 ?

La référence figure sur l’étiquette collée sur le carter de la boîte, accessible par le passage de roue avant gauche ou depuis le dessous du véhicule. Comparez-la caractère par caractère avec la référence 320105765R. Si l’étiquette est illisible, envoyez-nous votre numéro VIN : nous identifions la transmission d’origine montée sur votre Renault Master IV et confirmons la compatibilité avant expédition, gratuitement et sans engagement.

Quelle est la différence entre la boîte EAG9 et la ZF 9HP50 ?

Aucune sur le plan mécanique : EAG9 est la désignation Renault de cette boîte de vitesses automatique à neuf rapports, 9HP50 étant la référence de l’équipementier ZF qui la fabrique. La référence constructeur 320105765R est celle qui figure sur la pièce et qui doit servir de base à votre commande, car c’est elle qui identifie la version exacte adaptée à votre véhicule utilitaire.

Faut-il reprogrammer le calculateur après le remplacement ?

Le module mécatronique mémorise les points de patinage des embrayages et les stratégies de passage propres au véhicule. Après montage, un apprentissage via l’outil de diagnostic constructeur est recommandé pour réinitialiser ces valeurs et retrouver un changement de rapport net. L’opération prend quelques minutes chez tout professionnel disposant d’une valise compatible Renault et fait partie des étapes à ne pas négliger.

Cette boîte automatique se monte-t-elle sur un Renault Master III ?

Non. Le Renault Master III ne reçoit pas cette transmission : sa boîte de vitesses, manuelle ou robotisée, repose sur une architecture et une interface d’accouplement totalement différentes. Cette boîte est réservée au Master 4 / Master IV équipé d’origine de la boîte automatique à neuf rapports. Pour une boîte de vitesses Renault Master de génération antérieure, contactez-nous : nous disposons d’autres références en stock.

Quels sont les délais et le coût de livraison ?

La livraison est gratuite dans toute la France métropolitaine, sans montant minimum de commande. Comptez 48 h sur le territoire national et 4 h en Île-de-France pour les pièces disponibles en stock. Un numéro de suivi vous est transmis dès l’enlèvement par le transporteur. L’expédition s’effectue sur palette sanglée avec obturation des orifices, pour une protection optimale de la boîte pendant l’acheminement.

Que couvre exactement la garantie 6 mois ?

La garantie porte sur la boîte de vitesses automatique elle-même, pour un usage normal et un montage professionnel conforme aux préconisations constructeur. Elle suppose l’utilisation d’un fluide ATF homologué, le respect des couples de serrage et l’engagement complet du convertisseur de couple. Les frais de main-d’œuvre liés à la pose et à la dépose ne sont pas inclus. La facture de pose et la facture d’achat vous seront demandées en cas de mise en jeu de la garantie.
