Prise OBD Trafic 3 : emplacement, utilisation et diagnostic de votre Renault Trafic III
La prise OBD Trafic 3 est le port de diagnostic électronique standardisé qui permet de connecter un outil de diagnostic, une valise de diagnostic ou un boîtier connecté comme le Klavkarr pour lire les codes défaut, surveiller les données moteur en temps réel et effectuer un diagnostic auto complet de votre Renault Trafic III. Connaître l’emplacement exact de la prise OBD2 et savoir comment y accéder est essentiel pour tout propriétaire, mécanicien ou passionné d’automobile souhaitant diagnostiquer un problème moteur, préparer un contrôle technique ou suivre l’indicateur de maintenance de son utilitaire.
En tant que spécialistes du moteur reconditionné neuf Renault Master 3, nous mettons à disposition de notre communauté un guide complet sur l’emplacement des prises diagnostic OBD pour l’ensemble de la gamme Renault. Ce tutoriel détaille où se situe la prise OBD du Trafic III, comment y brancher un outil de diagnostic, le brochage du connecteur et les outils de diagnostic compatibles.
Emplacement de la prise OBD Trafic 3 : où se situe le connecteur de diagnostic
Emplacement prise diagnostic OBD du Renault Trafic III : localisation exacte

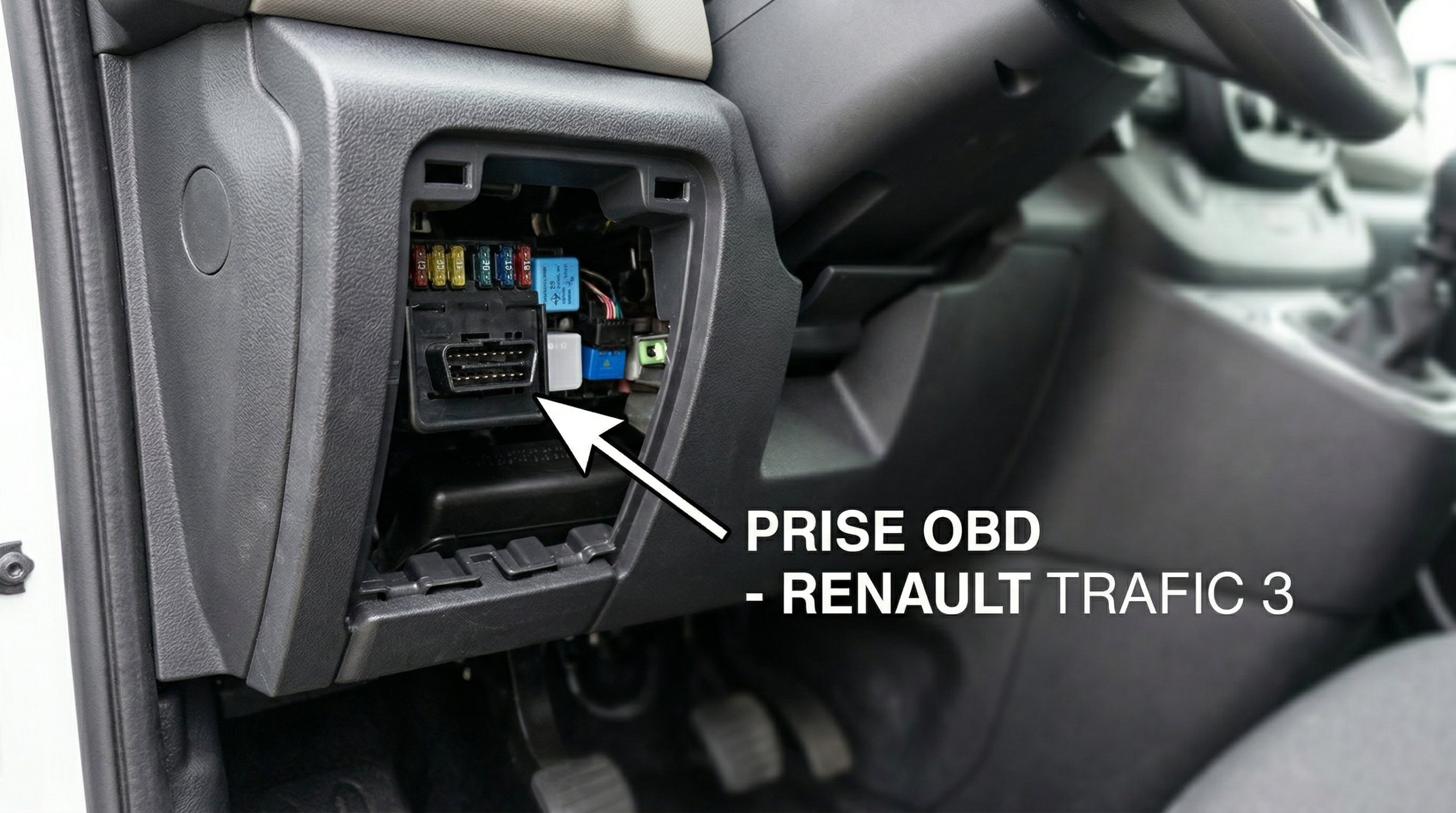

La prise OBD2 du Renault Trafic III se situe dans l’habitacle, sous le tableau de bord côté conducteur (côté gauche). Plus précisément, le connecteur de diagnostic est positionné à gauche de la colonne de direction, généralement derrière un cache plastique amovible. Sur certaines phases du Trafic III, le cache se retire facilement à la main en tirant doucement. Sur d’autres versions, il faut retirer le cache plastique en déclipsant une fixation avec un outil plat. Une fois le cache retiré, le connecteur OBD2 à 16 broches apparaît, orienté vers le bas ou vers le conducteur selon la phase.
Cette localisation est identique pour toutes les motorisations du Trafic III (diesel dCi et électrique). L’emplacement est facile d’accès en une dizaine de secondes une fois que vous savez où chercher. Un tutoriel vidéo avec photo de l’emplacement exact est disponible sur notre page d’accueil et sur les plateformes comme Google, YouTube ou l’application Klavkarr (disponible sur App Store et Google Play Store). Merci de consulter la documentation spécifique à votre modèle si le cache n’est pas au même endroit.
Accéder à la prise OBD sur différentes phases du Trafic III
L’emplacement de la prise OBD du Renault Trafic III est constant entre les phases, mais le cache de protection peut différer. Sur la phase 1 (2014-2019), le cache plastique est généralement un simple volet clipsable sous la planche de bord. Sur la phase 2 (facelift, depuis 2019), le cache peut être légèrement plus difficile à retirer en raison d’un clip renforcé. Dans tous les cas, accéder à la prise OBD ne nécessite aucun outil spécifique et ne prend que quelques secondes. La prise de diagnostic est à portée de main du conducteur, ce qui rend l’utilisation d’un boîtier de diagnostic connecté très pratique au quotidien.
Emplacement des prises diagnostic OBD sur les autres modèles Renault et Dacia
L’affectation et emplacement des prises diagnostic OBD varie selon le modèle Renault. Sur la Renault Clio, le connecteur OBD est situé sous le tableau de bord côté conducteur, souvent derrière le vide-poches. Sur le Renault Scenic, le Kangoo, la Laguna, le Captur, la Twingo, le Renault Espace, la Fluence, le Talisman, le Duster, la Renault Mégane, la Safrane, l’Avantime, le Maxity et la Latitude, l’emplacement varie mais reste systématiquement dans la zone personnelle du conducteur sous le tableau de bord. Le Renault Master III possède un emplacement similaire au Trafic. Pour l’emplacement Renault Dacia, consultez notre documentation complète avec la liste des marques et modèles compatibles sur notre site. L’Opel Vivaro et le Volkswagen utilisent également un connecteur OBD2 standardisé au même emplacement générique.
Brochage du connecteur OBD2 et normes de communication du Trafic 3
Brochage du connecteur OBD2 16 broches : affectation des pins
Le connecteur OBD2 du Renault Trafic III est un connecteur standardisé à 16 broches conforme à la norme SAE J1962. Le brochage du connecteur suit la norme internationale avec les affectations suivantes pour les pins principales : pin 4 (masse châssis), pin 5 (masse signal), pin 6 (ligne CAN High ISO 15765), pin 7 (ligne K ISO 9141), pin 14 (ligne CAN Low ISO 15765), pin 15 (ligne L ISO 9141), pin 16 (batterie +12V, facultative 16 batterie type permanent). Les autres pins sont réservées au constructeur ou utilisées pour des protocoles spécifiques (SAE J2284 7 ligne CAN, SAE J2284 15 ligne CAN, bus J1850 SAE PWM uniquement sur les véhicules américains).
Sur le Renault Trafic III, la communication de diagnostic utilise principalement le protocole CAN (ISO 15765) via les pins 6 (High ISO) et 14 (Low ISO). Le protocole ISO 9141 (ligne K) peut également être utilisé pour certaines fonctions réservées au constructeur. Certains boîtiers de diagnostic basiques ne lisent que les codes OBD standards, tandis que les outils professionnels accèdent aux données constructeur spécifiques Renault via le protocole CAN étendu.
Normes OBD et système OBD du Renault Trafic III
Le système OBD (On-Board Diagnostics) du Renault Trafic III est conforme à la norme OBD2 européenne (EOBD) obligatoire sur tous les véhicules diesel vendus en France depuis 2004. Ce système surveille en permanence les émissions polluantes, le fonctionnement du moteur et les composants du système de dépollution. Lorsqu’un défaut est détecté, le système OBD allume le voyant moteur au tableau de bord et stocke un code d’erreur (DTC) dans le calculateur. La norme OBD impose également la mise à disposition d’une prise de diagnostic accessible pour les contrôles techniques et les réparations. Le véhicule électrique Trafic utilise également le connecteur OBD2 pour le diagnostic du système de gestion de la batterie et du moteur électrique.
Emplacement des fusibles et relais à proximité de la prise OBD
La prise OBD du Trafic III est située à proximité de la boîte à fusibles habitacle, également sous le tableau de bord côté conducteur. L’emplacement des fusibles et relais est détaillé dans la documentation du véhicule et dans le couvercle de la boîte à fusibles. Un fusible spécifique alimente la prise OBD (généralement un fusible de 10 ou 15A). Si la prise OBD ne reçoit pas d’alimentation (aucune réaction de l’outil de diagnostic branché), vérifiez ce fusible en premier. Cette info est souvent négligée mais peut faire gagner un temps considérable lors d’un diagnostic.
Outils de diagnostic compatibles avec la prise OBD du Trafic 3
Valise de diagnostic professionnelle et logiciel Renault CLIP
La valise de diagnostic professionnelle Renault CLIP (ou son successeur Diag Renault) est l’outil de diagnostic le plus complet pour le Trafic III. Elle permet de lire et effacer tous les codes défaut, d’accéder aux données constructeur en temps réel, de programmer les calculateurs, de calibrer les injecteurs et d’effectuer les procédures de mise à jour du logiciel. Cet outil est utilisé dans les garages Renault et par les mécaniciens spécialisés. Son coût élevé le réserve aux professionnels. Pour un diagnostic complet incluant les fonctions réservées au constructeur, la valise CLIP reste l’outil de référence.
Boîtier connecté Klavkarr et application mobile : diagnostic auto connectée
Le boîtier Klavkarr est une solution de diagnostic auto connectée développée en France par des ingénieurs spécialisés en électronique automobile. Ce boîtier compact se branche sur le connecteur OBD2 du Trafic III et communique avec l’application Klavkarr installée sur un smartphone (disponible sur App Store et Google Play Store). L’application Klavkarr affiche les codes défaut en clair, les données moteur en temps réel (régime, température, pression turbo), l’indicateur de maintenance et les informations du système OBD. Le logiciel est développé entièrement en Bretagne par une équipe passionnée d’automobile. Nous travaillons avec des milliers d’utilisateurs et mettons à disposition un outil de diagnostic compatible avec la liste des marques et modèles compatibles, y compris Renault, Dacia, Opel et Volkswagen. L’appareil est équipé d’un module Bluetooth et fonctionne avec tout navigateur ou application compatible. Le produit est disponible dans notre boutique en ligne, à un prix accessible, avec livraison gratuite (1 prix tout compris). Merci à notre communauté pour les retours envoyés et les contributions qui nous rendent chaque jour meilleurs.
Câble de diagnostic OBD et valise OBD universelle
Un câble de diagnostic OBD relié à un ordinateur avec un logiciel de diagnostic (ELM327 + logiciel gratuit ou payant) constitue une alternative économique pour lire les codes défaut du Trafic III. Le connecteur OBD2 standard est compatible avec les câbles universels ELM327 (USB, Bluetooth ou WiFi). Les valises OBD universelles (type Autel, Launch, Delphi) offrent un écran intégré et des fonctions avancées sans nécessiter d’ordinateur. Attention : les outils universels ne donnent accès qu’aux codes OBD standards et non aux données constructeur spécifiques Renault (option en option selon le logiciel). Pour un diagnostic complet du système d’injection, du FAP ou du système AdBlue, un outil compatible avec le protocole constructeur Renault est recommandé.
Prise OBD Trafic 3 : entretien, prévention et diagnostic régulier
Diagnostic régulier via la prise OBD : prévenir les pannes coûteuses
L’utilisation régulière de la prise OBD du Trafic III pour un diagnostic préventif permet de détecter les anomalies avant qu’elles ne deviennent des pannes coûteuses. Un contrôle trimestriel des codes défaut et des données moteur en temps réel est un conseil d’entretien recommandé par les professionnels. Le boîtier Klavkarr laissé branché en permanence sur le connecteur OBD surveille le véhicule en continu et envoie une alerte sur le smartphone en cas d’anomalie détectée. Cette approche d’auto connectée est particulièrement utile pour les flottes d’utilitaires où la fiabilité est une priorité.
Entretien et réparation : quand consulter un professionnel
La prise OBD facilite le diagnostic mais ne remplace pas l’expertise d’un mécanicien qualifié. Pour les réparations complexes (remplacement d’injecteur, nettoyage FAP, recalibrage turbo, mise à jour calculateur), consultez un garage équipé de la valise professionnelle Renault. Les problèmes détectés via le diagnostic OBD doivent être réparés rapidement pour éviter les dégâts secondaires. Pour toute aide, contactez notre équipe par téléphone ou via le formulaire de contact sur notre site. Nos bureaux en France sont à votre disposition pour toute recherche d’information sur la prise OBD de votre Renault Trafic, de votre nouveau véhicule ou de tout modèle de la gamme Renault.
Sécurité et protection des données du connecteur OBD
Le connecteur OBD donne accès au système électronique complet du véhicule. Par sécurité, ne laissez pas un boîtier OBD branché en permanence dans un véhicule stationné sur la voie publique (risque de vol de données ou de piratage du calculateur). Utilisez uniquement des outils de diagnostic de marques reconnues avec des logiciels mis à jour et gratuitement téléchargeables depuis des sources fiables (site officiel du fabricant, App Store, Google Play). La protection des données personnelles du conducteur collectées via le diagnostic OBD est soumise à la réglementation RGPD en France et en Europe. Consultez la politique de confidentialité de votre application de diagnostic pour connaître les données collectées et leur utilisation.
Questions fréquentes sur la prise OBD du Trafic 3
Nos experts répondent aux questions les plus posées sur la prise de diagnostic OBD du Renault Trafic III.
Où se situe la prise OBD du Renault Trafic 3 ?
La prise OBD2 se situe sous le tableau de bord côté conducteur, à gauche de la colonne de direction, généralement derrière un cache plastique amovible. Retirez le cache pour accéder au connecteur 16 broches. L’emplacement est identique pour toutes les phases et motorisations du Trafic III.
Quel outil de diagnostic est compatible avec le Trafic 3 ?
La valise professionnelle Renault CLIP, le boîtier connecté Klavkarr, les valises universelles OBD (Autel, Launch) et les câbles ELM327 sont tous compatibles avec le connecteur OBD2 du Trafic III. Pour un diagnostic complet incluant les fonctions constructeur, la valise CLIP ou un outil compatible avec le protocole Renault est recommandé.
Peut-on faire un diagnostic OBD soi-même sur le Trafic 3 ?
Oui, avec un boîtier OBD (Klavkarr ou ELM327) et une application sur smartphone, vous pouvez lire les codes défaut et surveiller les données moteur en temps réel. L’utilisation est facile et ne nécessite aucune compétence technique particulière. Pour l’interprétation des codes et la réparation, consultez un professionnel.
Combien coûte un diagnostic OBD sur le Trafic 3 ?
Un boîtier Klavkarr coûte entre 50 et 100 euros (achat unique, application gratuite). Un câble ELM327 coûte entre 10 et 30 euros. Un diagnostic en garage professionnel coûte entre 30 et 80 euros. La livraison gratuite est proposée par la plupart des fournisseurs de boîtiers OBD.
La prise OBD du Trafic 3 est-elle identique à celle de l’Opel Vivaro ?
Oui, le Renault Trafic III et l’Opel Vivaro partagent le même connecteur OBD2 standardisé à 16 broches, au même emplacement sous le tableau de bord. Les outils de diagnostic compatibles avec le Trafic fonctionnent également sur le Vivaro et le Nissan Primastar de même génération.
Que faire si la prise OBD du Trafic 3 ne répond pas ?
Si l’outil de diagnostic ne détecte pas le véhicule après branchement, vérifiez d’abord le fusible de la prise OBD dans la boîte à fusibles habitacle. Assurez-vous que le contact est mis (sans démarrer le moteur). Vérifiez que le connecteur OBD2 est correctement inséré et que les broches ne sont pas oxydées. Si le problème persiste, un défaut de câblage ou du calculateur moteur peut être en cause : consultez un professionnel.
