Prise OBD sur Master 3 : Accès, Branchement et Diagnostic en Autonomie
La prise OBD Master 3 est le port de diagnostic électronique standardisé qui permet de connecter un outil de diagnostic, une valise OBD2 ou un boîtier connecté pour lire les codes défaut, surveiller le fonctionnement du moteur en temps réel et réaliser un diagnostic OBD2 sur Renault Master III. Connaître l’emplacement exact de la prise OBD Master III et savoir comment accéder au port OBD est essentiel pour tout propriétaire de véhicule utilitaire, mécanicien ou professionnel de l’automobile souhaitant diagnostiquer un problème moteur, préparer un entretien et réparation ou effectuer un contrôle technique de son Master III 2.3 dCi 150 HP 110 kW.
En tant que spécialistes du moteur reconditionné neuf Renault Master 3, nous détaillons dans ce guide l’emplacement prise OBD, la méthode pour utiliser la prise OBD, les outils et équipements de diagnostic compatibles et les conseils pratiques pour un diagnostic efficace. Consultez également le manuel d’utilisation de votre véhicule et la liste des marques et modèles compatibles avec votre outil de diagnostic.
Emplacement de la prise OBD Master 3 : où se situe le connecteur de diagnostic
Localisation exacte de la prise OBD du Renault Master III

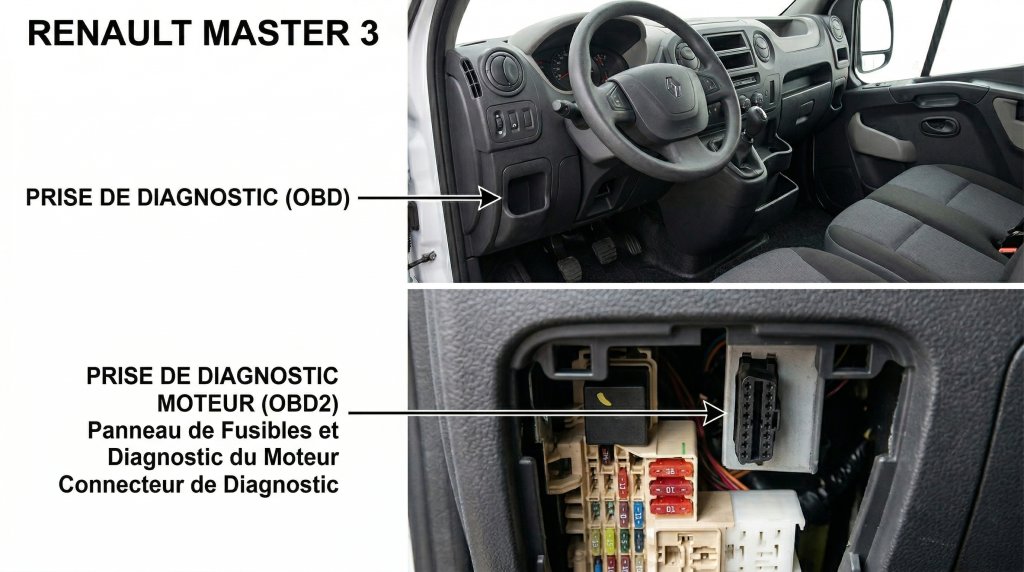

La prise OBD2 du Renault Master III se situe dans l’habitacle, sous le tableau de bord côté conducteur. Plus précisément, le connecteur de diagnostic 16 broches est positionné à gauche de la colonne de direction, derrière un cache plastique amovible. Sur la troisième génération du Master (Master III), le cache se retire facilement à la main ou à l’aide d’un petit outil plat. Une fois le cache retiré, la nouvelle prise OBD2 apparaît, orientée vers le conducteur. L’ancienne prise utilisée sur le Master II (connecteur propriétaire Renault) a été remplacée par le connecteur OBD2 standardisé sur le Master III, facilitant l’accès au diagnostic pour tous les outils de diagnostic conformes à la norme OBD2.
Cet emplacement est identique pour toutes les motorisations du Master III (dCi 125, 130, 145, 150, 165, 170 et 180 ch). Un tutoriel vidéo avec photo de l’emplacement exact est disponible sur notre site et sur les chaînes YouTube spécialisées en véhicules Renault. Merci de consulter la documentation technique de votre modèle pour confirmer la localisation.
Accéder au port OBD du Master 3 : étapes pour retirer le cache
Pour accéder au port OBD du Renault Master 3, asseyez-vous à la place conducteur et baissez le regard vers la partie inférieure gauche du tableau de bord, sous le volant. Repérez le cache plastique rectangulaire. Tirez doucement vers le bas pour le déclipser (aucun outil nécessaire sur la plupart des versions). La prise de diagnostic OBD2 à 16 broches est alors accessible. L’opération prend moins de 10 secondes. L’emplacement prise OBD du Master III est conçu pour être accessible facilement par le propriétaire ou le mécanicien, sans démontage ni outil spécifique.
Emplacement sur les modèles associés : Nissan NV400 et Opel Movano
Le Nissan NV400 et l’Opel Movano, qui partagent la même plateforme que le Renault Master III, possèdent le même emplacement de prise OBD2 : sous le tableau de bord côté conducteur, à gauche de la colonne de direction. Les outils de diagnostic compatibles avec le Master III fonctionnent également sur ces deux modèles. La prise OBD des véhicules Renault Clio, Renault Espace, Renault Trafic et de l’ensemble des modèles de la marque se situe également sous le tableau de bord, mais à un emplacement légèrement différent selon le modèle. Consultez notre aide marques pratique et la liste des marques et modèles compatibles pour connaître l’emplacement exact sur chaque voiture.
Outils et équipements de diagnostic compatibles avec la prise OBD Master 3
Valise de diagnostic professionnelle et équipements spécialisés Renault
La valise de diagnostic professionnelle Renault CLIP est l’outil de référence pour un diagnostic complet du Renault Master III. Elle accède à l’ensemble des calculateurs du véhicule (moteur, boîte de vitesses, ABS, airbag, injection, FAP, AdBlue) et permet la lecture et l’effacement des codes défaut, la programmation des injecteurs, les mises à jour logicielles et les procédures constructeur. Les équipements de diagnostic iCarsoft France sont une alternative professionnelle compatible avec les véhicules Renault, offrant un accès aux fonctions constructeur à un coût plus accessible. Le service client de ces fournisseurs est généralement disponible pour toute aide au paramétrage.
Boîtier OBD connecté et application mobile : diagnostic auto accessible
Les boîtiers OBD connectés (Klavkarr, ELM327 Bluetooth ou WiFi) se branchent sur la prise OBD2 du Master 3 et communiquent avec une application mobile installée sur smartphone. Le produit est disponible gratuitement en téléchargement (application) et à un prix accessible pour le boîtier (30 à 100 euros, livraison gratuite chez la plupart des vendeurs). Ces outils affichent les codes défaut en clair, les données moteur en temps réel (régime, température, pression turbo) et l’indicateur de maintenance. Pour un diagnostic OBD2 sur Renault Master rapide et autonome, c’est la solution la plus pratique. L’outil de diagnostic se branche en quelques secondes et la lecture commence immédiatement.
Valise universelle OBD et câble de diagnostic : alternatives économiques
Les valises universelles OBD (Autel, Launch, Delphi) et les câbles ELM327 reliés à un ordinateur avec un logiciel de diagnostic constituent des alternatives économiques pour utiliser la prise OBD du Master 3. Ces outils lisent les codes défaut standardisés OBD2 mais n’accèdent pas toujours aux fonctions constructeur spécifiques Renault. Pour un diagnostic de base (voyant moteur allumé, contrôle avant passage au contrôle technique), ils sont largement suffisants. Pour un diagnostic approfondi (injection, AdBlue, FAP, calibrage injecteurs), un équipement compatible avec le protocole constructeur Renault est recommandé. Consultez un professionnel auto si le diagnostic dépasse vos compétences.
Comment utiliser la prise OBD du Master 3 : procédure de diagnostic
Brancher l’outil et lancer le diagnostic : étapes pratiques
Pour utiliser la prise OBD du Renault Master 3, retirez le cache plastique, insérez le connecteur de votre outil de diagnostic dans le port OBD en respectant l’orientation (la forme trapézoïdale empêche l’inversion). Mettez le contact sans démarrer le moteur. L’outil détecte automatiquement le véhicule et établit la communication avec les calculateurs. Lancez la lecture des codes défaut : chaque code identifie précisément le composant défaillant et le type de panne. Les données en temps réel complètent le diagnostic. Ne débranchez jamais l’outil pendant une procédure de lecture ou d’effacement pour éviter toute corruption des données du calculateur moteur.
Interpréter les codes défaut et effacer les erreurs après réparation
Chaque code défaut DTC est composé d’une lettre suivie de 4 chiffres (par exemple P0401 pour un problème EGR). Le logiciel de votre outil affiche la description en clair et une aide au diagnostic. Après réparation du composant défaillant, effacez les codes défaut avec l’outil de diagnostic, puis effectuez un essai routier de 15 à 20 minutes pour confirmer que le voyant moteur ne se rallume pas. Si le défaut persiste après effacement (voyant red eye qui se rallume), la réparation est incomplète ou un autre problème est présent. Consultez un professionnel pour un diagnostic approfondi avec une valise constructeur. L’entretien et réparation du Master III nécessitent parfois des procédures spécifiques détaillées dans le manuel d’utilisation.
Diagnostic préventif et entretien régulier via la prise OBD
L’utilisation régulière de la prise OBD du Master 3 pour un diagnostic préventif permet de détecter les anomalies avant qu’elles ne deviennent des pannes coûteuses. Un contrôle trimestriel des codes défaut et du fonctionnement du moteur est recommandé par les experts automobile. Le boîtier OBD connecté laissé branché en permanence (disponible pour le Renault Master et les véhicules Renault en général) surveille le véhicule en continu et envoie des alertes en cas d’anomalie. Pour les pièces détachées Renault Master nécessaires aux réparations détectées par le diagnostic, consultez notre catalogue d’accessoires et de pièces auto en ligne.
Prise OBD Master 3 et véhicules associés : compatibilité et spécificités
Compatibilité des outils de diagnostic entre Master III, NV400 et Movano
Le Renault Master III, le Nissan NV400 et l’Opel Movano partagent la même plateforme et le même système électronique. Les outils de diagnostic compatibles avec le Master III fonctionnent identiquement sur le NV400 et le Movano via la même prise OBD2. Les codes défaut, les protocoles de communication et les procédures de diagnostic sont communs entre les trois marques. Cette compatibilité simplifie l’équipement en outils de diagnostic pour les garages gérant des flottes multi-marques.
Différence entre ancienne prise et nouvelle prise OBD sur les Renault Master
Le Renault Master II (ancienne génération) utilisait une ancienne prise de diagnostic propriétaire Renault, différente du connecteur OBD2 standardisé. Le Master III (troisième génération) adopte la nouvelle prise OBD2 à 16 broches conforme aux normes européennes. Les outils conçus pour l’ancienne prise ne sont pas compatibles avec le Master III et inversement. Si vous possédez un Master II, un adaptateur spécifique est nécessaire pour utiliser un outil OBD2 standard.
Prise OBD sur les autres modèles Renault : Trafic, Clio, Espace et gamme complète
La prise OBD2 est présente sur tous les véhicules Renault vendus en France depuis 2001 (essence) et 2004 (diesel). Le Renault Trafic, la Renault Clio, le Renault Espace et l’ensemble de la gamme (voiture, utilitaire, véhicule électrique) possèdent un connecteur OBD2 sous le tableau de bord. L’emplacement exact varie selon le modèle mais reste systématiquement dans la zone conducteur. Voir notre guide complet avec tutoriel vidéo pour chaque modèle disponible sur notre page d’accueil. Notre communauté de passionnés et d’utilisateurs partage régulièrement des retours d’expérience et des informations pratiques sur le diagnostic OBD de chaque véhicule Renault.
Questions fréquentes sur la prise OBD du Master 3
Nos experts répondent aux questions les plus courantes sur la prise de diagnostic OBD du Renault Master III.
Où se situe la prise OBD du Renault Master 3 ?
La prise OBD2 se situe sous le tableau de bord côté conducteur, à gauche de la colonne de direction, derrière un cache plastique amovible. Retirez le cache pour accéder au connecteur 16 broches. L’emplacement est identique pour toutes les motorisations dCi du Master III.
Quel outil de diagnostic est compatible avec le Master 3 ?
La valise Renault CLIP, les équipements iCarsoft France, les boîtiers connectés Klavkarr et ELM327, et les valises universelles OBD (Autel, Launch) sont compatibles avec le connecteur OBD2 du Master III. Pour un diagnostic complet incluant les fonctions constructeur, la valise CLIP ou iCarsoft est recommandée.
Peut-on faire un diagnostic OBD soi-même sur le Master 3 ?
Oui, avec un boîtier OBD (30 à 100 euros) et une application mobile, vous pouvez lire les codes défaut et surveiller les données moteur. L’utilisation est simple et ne nécessite aucune compétence spécifique. Pour les réparations et l’interprétation des codes complexes, consultez un professionnel.
La prise OBD du Master 3 est-elle identique à celle du Nissan NV400 ?
Oui, le Renault Master III et le Nissan NV400 partagent le même connecteur OBD2 standardisé au même emplacement. Les outils de diagnostic compatibles avec le Master fonctionnent identiquement sur le NV400 et l’Opel Movano.
Combien coûte un diagnostic OBD sur le Master 3 ?
Un boîtier OBD coûte entre 30 et 100 euros (achat unique, application gratuite ou freemium). Un diagnostic en garage professionnel coûte entre 30 et 80 euros. La livraison gratuite est proposée par la plupart des fournisseurs d’équipements de diagnostic.
Que faire si la prise OBD du Master 3 ne fonctionne pas ?
Vérifiez le fusible d’alimentation de la prise OBD dans la boîte à fusibles habitacle. Assurez-vous que le contact est mis. Inspectez les broches du connecteur (oxydation, déformation). Si le problème persiste, un défaut de câblage ou du calculateur moteur peut être en cause : consultez un professionnel équipé pour un diagnostic approfondi.
