Canalisation de graissage du turbo sur M9T : cokéfaction et casse annoncée
Un turbocompresseur qui rend l’âme deux fois en trois ans sur le même véhicule n’est pas un problème de qualité de pièce : c’est un problème d’alimentation en huile. Sur le 2.3 dCi qui équipe Master 3, Movano B, NV400 et Interstar, la canalisation qui amène l’huile au turbo et celle qui la ramène au carter constituent un point faible discret dont la négligence explique la majorité des casses répétées. France Moteurs Utilitaires, spécialiste du moteur M9T reconditionné, détaille le mécanisme de cokéfaction, ses symptômes et les précautions qui évitent la récidive.
C’est un sujet où quelques dizaines d’euros de canalisation, remplacés au bon moment, protègent un organe dont le prix est sans commune mesure.
Comment le turbo est alimenté en huile
Un palier lubrifié en permanence
L’axe du turbocompresseur tourne à très haut régime et supporte des températures considérables du côté des gaz d’échappement. Il ne roule pas sur des roulements classiques mais flotte sur un film d’huile sous pression, ce qui suppose une alimentation permanente et parfaitement propre pendant tout le fonctionnement.
Cette huile arrive par une canalisation dédiée depuis le circuit de graissage moteur, puis retourne au carter par un conduit de retour de section généreuse. La moindre restriction sur l’un ou l’autre compromet le film porteur et provoque une usure accélérée de l’axe et de ses portées.
Le phénomène de cokéfaction
À l’arrêt du moteur, la circulation cesse mais la chaleur accumulée par le carter de turbine reste très élevée. L’huile résiduelle présente dans la canalisation cuit alors sur place et forme un dépôt dur qui réduit progressivement la section de passage, jusqu’à l’obstruer partiellement.
Ce processus est cumulatif : chaque arrêt à chaud ajoute une couche. Un véhicule qui coupe le contact immédiatement après une phase autoroutière ou une montée en charge accélère considérablement cette accumulation, alors que quelques dizaines de secondes de ralenti l’auraient largement limitée.
Le rôle du retour d’huile
Le conduit de retour est tout aussi critique que l’alimentation. S’il s’obstrue ou si la pression de carter augmente à cause d’un circuit de ventilation saturé, l’huile ne s’évacue plus correctement et finit par franchir les étanchéités du turbo pour rejoindre l’admission ou l’échappement.
Le symptôme obtenu — huile dans les durites, fumée bleue — est identique à celui d’un turbo usé, mais la cause est ailleurs. Remplacer le turbocompresseur sans traiter le retour garantit une répétition du problème sur la pièce neuve en quelques milliers de kilomètres.
Reconnaître un problème d’alimentation
Les casses de turbo à répétition
Le signal le plus parlant est la récidive. Un turbocompresseur remplacé qui défaille à nouveau dans un délai anormalement court ne pose pas un problème de qualité de pièce mais d’environnement : alimentation restreinte, retour obstrué, huile dégradée ou pression de carter excessive.
Ce constat impose un diagnostic complet avant tout nouveau remplacement. Poser une troisième pièce sans avoir compris pourquoi les deux précédentes sont mortes revient simplement à programmer une troisième facture, dans un délai que l’on peut prédire assez précisément.
Les bruits et le jeu de l’axe
Un turbo mal lubrifié développe un jeu sur son axe, perceptible durite déposée en manipulant la roue de compresseur. Le sifflement de fonctionnement s’amplifie et se modifie, prenant un caractère plus aigu et plus continu, souvent audible dès les faibles charges.
S’y ajoutent des traces d’huile dans le circuit d’admission et une fumée bleue à l’accélération ou au lever de pied. Ces signes, pris ensemble, décrivent une défaillance déjà installée : à ce stade, la question n’est plus de prévenir mais de comprendre la cause avant de remplacer.
L’aspect de la canalisation déposée
L’examen le plus direct consiste à déposer la canalisation d’alimentation et à observer sa section interne. Un dépôt noir et dur qui réduit visiblement le passage confirme la cokéfaction, et l’écoulement d’huile mesuré à ce niveau, moteur au ralenti, chiffre la restriction réelle.
Le conduit de retour se contrôle de la même façon, en vérifiant qu’aucun dépôt ni pincement ne restreint son passage. Ces deux vérifications, réalisables en moins d’une heure, orientent définitivement le diagnostic avant l’engagement d’une dépense importante.
Les causes réelles de la cokéfaction
L’entretien du lubrifiant
Une huile en fin de vie a perdu sa capacité à maintenir les résidus en suspension, et elle dépose dans les canalisations les plus fines, à commencer par celle du turbo. En usage professionnel, l’intervalle raisonnable se situe entre 15 000 et 20 000 kilomètres, resserré en usage sévère.
Le respect de l’homologation constructeur compte autant que la périodicité, car il conditionne la tenue thermique du lubrifiant. Les partenariats TotalEnergies et Renault Pro permettent de s’approvisionner en produits cohérents avec l’exigence d’une réfection moteur ou d’un entretien rigoureux.
Les arrêts brutaux à chaud
Couper le moteur immédiatement après une phase de forte sollicitation laisse le turbo à très haute température sans circulation d’huile. Quelques dizaines de secondes de ralenti avant l’arrêt suffisent à faire retomber cette température et à limiter considérablement la cuisson de l’huile résiduelle.
Cette consigne, transmise par écrit aux conducteurs, ne coûte rien et produit un effet mesurable sur la durée de vie du turbocompresseur. Elle prend tout son sens sur les véhicules qui enchaînent autoroute et arrêt immédiat à quai, profil très courant en livraison longue distance.
La pression de carter
Un circuit de ventilation de carter saturé élève la pression interne et empêche le retour d’huile du turbo de s’écouler librement. L’huile franchit alors les étanchéités et rejoint l’admission, avec les symptômes que l’on attribue habituellement à un turbo usé.
Le contrôle du séparateur d’huile et de la pression de carter doit donc précéder tout remplacement du turbocompresseur. Notre guide des 10 pannes les plus fréquentes du Master 3 détaille cette vérification et son ordre dans le diagnostic.
Intervenir correctement
Ne jamais réutiliser une canalisation
Lors d’un remplacement de turbocompresseur, la canalisation d’alimentation se remplace systématiquement et le conduit de retour se nettoie ou se remplace selon son état. C’est la règle la plus élémentaire de cette intervention, et pourtant la plus fréquemment contournée pour économiser une pièce.
Un rinçage seul ne suffit généralement pas : les dépôts durs restent accrochés aux parois internes et se détachent ensuite par fragments, qui vont directement obstruer les passages calibrés du turbo neuf. La dépense évitée se transforme alors en seconde facture complète.
L’amorçage avant le premier démarrage
Avant de lancer le moteur, le turbo neuf doit recevoir de l’huile manuellement par son orifice d’alimentation, et le circuit doit être amorcé pour que la pression s’établisse rapidement. Quelques secondes de fonctionnement à sec suffisent à marquer définitivement des portées neuves.
Ce geste, comme l’amorçage du circuit de graissage lors d’une pose de moteur, constitue l’étape la plus critique de l’intervention. Il doit être demandé explicitement et figurer sur la facture détaillée remise par l’atelier qui réalise le travail.
Le filtre à air mérite d’être remplacé dans le même temps, même s’il paraît propre. Une casse de turbo s’accompagne fréquemment d’une aspiration de débris depuis l’amont, et l’élément filtrant peut avoir retenu des particules abrasives qu’un contrôle visuel rapide ne révèle pas. Son coût est marginal au regard du reste de l’intervention, et le remplacer systématiquement supprime une inconnue sur un chantier où toutes les autres ont été traitées avec soin.
Nettoyer ce que la casse a contaminé
Une casse de turbo envoie des débris et de l’huile dans l’admission, l’échangeur et parfois l’ensemble du circuit d’air comprimé. Ces éléments doivent être nettoyés ou remplacés avant remontage, faute de quoi les résidus reviendront dans les cylindres au premier démarrage.
C’est la partie invisible mais décisive de l’intervention. Un turbo neuf alimenté par des circuits sales hérite instantanément de l’environnement qui a tué son prédécesseur, et aucune garantie ne couvre ce type de négligence lors du remontage.
Quand le problème vient du moteur lui-même
La pression de graissage insuffisante
Sur un bloc très kilométré, la pression d’huile décline à cause de l’usure des portées de coussinets et de la pompe. Le turbo est alors le premier organe à souffrir, car il exige la pression la plus élevée du circuit, précisément là où elle manque en premier.
La mesure au manomètre, à différents régimes et moteur chaud, objective cette situation. Le témoin du tableau de bord ne s’allume qu’en dessous d’un seuil critique, largement inférieur aux valeurs nécessaires au bon fonctionnement du turbocompresseur.
Le faisceau de signaux convergents
Consommation d’huile installée, compressions déclinantes, souffle important au reniflard, démarrages laborieux et fumées persistantes décrivent une usure interne avancée. Dans ce contexte, remplacer un turbo revient à équiper d’un organe neuf un bloc qui ne pourra pas le faire durer.
Notre analyse de la fiabilité réelle des moteurs M9T et M9R détaille ces indicateurs. C’est leur convergence qui doit déclencher un arbitrage global plutôt qu’une nouvelle réparation ciblée.
Le M9T reconditionné à neuf

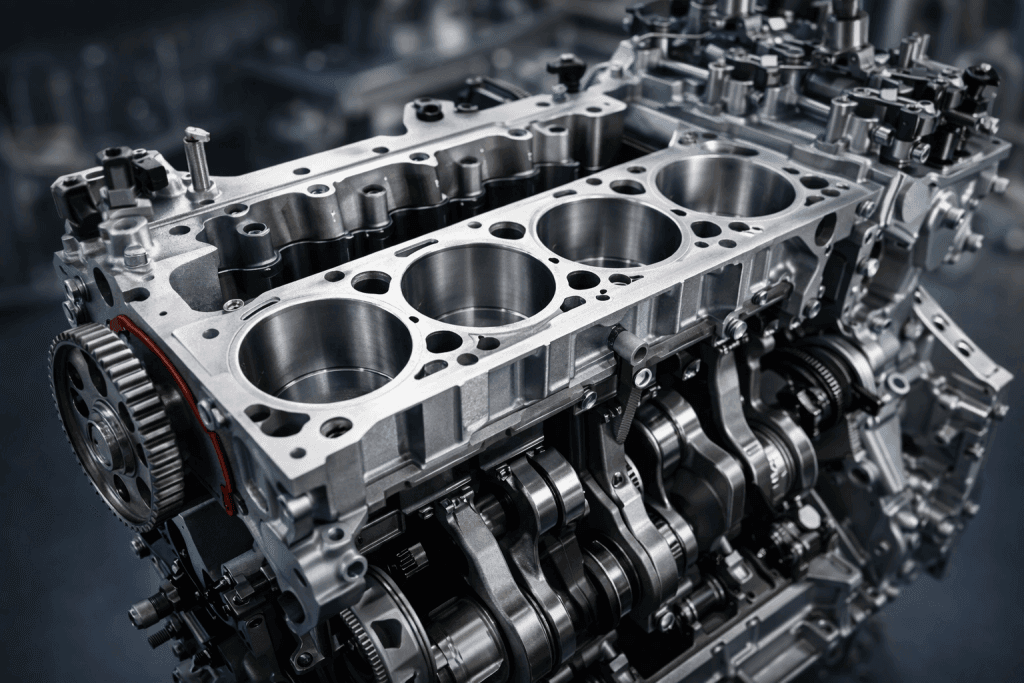

Le bloc est intégralement démonté, expertisé, usiné aux cotes constructeur — cylindres réalésés, vilebrequin rectifié, culasse contrôlée et reprise — puis remonté avec segments, coussinets, joints, distribution et pompe à huile neufs, ce qui rétablit une pression de graissage conforme.
Il démarre à 2 490 € HT en échange standard, consigne 0 €, pochette de rodage Reinz incluse, livraison gratuite en 48 h partout en France et 4 h en Île-de-France. Nous réalisons également le montage dans notre atelier, tarif établi sur devis, avec 12 à 16 heures de main d’œuvre et nettoyage complet des circuits, ce qui porte le budget total entre 4 000 et 6 000 €. Notre dossier réparer ou remplacer : le calcul exact du ROI aide à cadrer la décision. Quatre garanties s’ajustent à l’exploitation — ECO 3 mois, ESSENTIELLE 6 mois, SÉRÉNITÉ 12 mois et TRANQUILLITÉ PRO à vie, voir conditions. L’équipe répond du lundi au samedi, en magasin comme en ligne, avec tutoriel de pose et de rodage sur YouTube, créer un compte pro donne accès aux conditions professionnelles, et nos conseils, offres et promos se partagent sur Instagram, LinkedIn, TikTok et Facebook.
FAQ : le graissage du turbo en questions
Les réponses aux questions les plus fréquentes sur l’alimentation en huile du turbocompresseur.
Pourquoi mon turbo casse-t-il deux fois de suite ?
Ce n’est presque jamais un problème de qualité de pièce mais d’environnement : canalisation d’alimentation cokéfiée, retour obstrué, pression de carter excessive ou huile dégradée. Poser une nouvelle pièce sans traiter ces causes revient à programmer une troisième facture.
Faut-il remplacer la canalisation avec le turbo ?
Systématiquement pour l’alimentation, et selon l’état pour le retour. Un simple rinçage laisse des dépôts durs accrochés aux parois, qui se détachent ensuite et obstruent les passages calibrés du turbo neuf. L’économie réalisée se transforme alors en seconde intervention complète.
Faut-il laisser tourner le moteur avant de couper ?
Après une phase de forte sollicitation, oui : quelques dizaines de secondes de ralenti font retomber la température du carter de turbine et limitent la cuisson de l’huile résiduelle. Cette consigne, transmise par écrit aux conducteurs, ne coûte rien et prolonge nettement la vie du turbo.
De l'huile dans l'admission signifie-t-elle que le turbo est mort ?
Pas nécessairement : un retour d’huile obstrué ou un circuit de ventilation de carter saturé produisent exactement le même symptôme. Contrôler la pression de carter et le séparateur d’huile avant de condamner le turbocompresseur évite un remplacement coûteux et inutile.
Comment amorcer un turbo neuf ?
En introduisant de l’huile propre par son orifice d’alimentation avant le remontage de la canalisation, puis en établissant la pression du circuit avant le premier démarrage. Quelques secondes de fonctionnement à sec suffisent à marquer définitivement des portées neuves.
Quand le problème vient-il du moteur lui-même ?
Lorsque la pression d’huile mesurée au manomètre est insuffisante à chaud, signe d’une usure des portées et de la pompe. Le turbo, qui exige la pression la plus élevée du circuit, souffre en premier. L’échange standard rétablit alors un graissage conforme sur l’ensemble du bloc.
