Silentbloc moteur Master 3 vibration : diagnostic, remplacement et solutions
Les vibrations moteur sur un Renault Master 3 constituent un problème fréquent qui trouve souvent son origine dans l’usure des silentblocs moteur, ces supports en caoutchouc et métal qui, à la manière d’un amortisseur, maintiennent le bloc moteur en place tout en absorbant les vibrations générées par la combustion diesel. Lorsqu’un support moteur est usé ou défaillant, les vibrations se propagent dans tout le véhicule, provoquant un inconfort de conduite notable, des bruits anormaux et potentiellement des dommages sur les composants périphériques. Le Renault Master III équipé du moteur M9T (Master 2 3 dCi) utilise plusieurs supports moteur répartis autour du bloc pour assurer son maintien dans le compartiment moteur, et chacun de ces silentblocs joue un rôle spécifique dans l’absorption des vibrations selon sa position (avant, arrière, gauche, droit, inférieur). Ce guide technique détaille les symptômes d’un support moteur usé, les méthodes pour diagnostiquer les vibrations moteur sur le Master 3, la procédure de remplacement des silentblocs et les solutions durables pour retrouver un confort de conduite optimal. France Moteurs Utilitaires, expert reconnu du moteur reconditionné M9T, partage son expérience acquise sur les forums et auprès de ses clients professionnels pour vous aider à résoudre ce problème courant sur les utilitaires Renault.
Comprendre les silentblocs moteur du Renault Master 3
Rôle et fonctionnement des supports moteur
Les supports moteur du Renault Master 3 remplissent une double fonction essentielle : maintenir le bloc moteur solidement fixé au châssis du véhicule et absorber les vibrations générées par le fonctionnement du moteur diesel pour éviter leur transmission à l’habitacle. Chaque support moteur est composé d’un élément en caoutchouc ou en élastomère vulcanisé, pris en sandwich entre deux armatures métalliques. Cette conception permet au support de se déformer légèrement sous l’effet des vibrations et des mouvements du moteur, amortissant les à-coups de combustion et les oscillations du bloc tout en maintenant le moteur en place de manière sûre. Sur le Master 3 équipé du moteur M9T, le type de fonctionnement de ces supports est adapté aux caractéristiques spécifiques du moteur diesel quatre cylindres dont les impulsions de combustion génèrent des vibrations à des fréquences bien précises.
La disposition des supports moteur sur le Master 3 varie selon la configuration du véhicule (traction ou propulsion). En version traction, le moteur est monté transversalement et repose sur un support moteur position avant côté gauche, un support moteur position droite et un support inférieur relié à la boîte de vitesses mécanique. En version propulsion, le moteur longitudinal utilise un support avant, un support arrière et des supports latéraux adaptés à l’orientation du bloc. Chaque position de support est soumise à des contraintes différentes : le support côté distribution absorbe principalement les vibrations rotatives, tandis que le support côté boîte de vitesses encaisse les à-coups de transmission. L’usure de l’un de ces supports suffit à modifier l’équilibre vibratoire de l’ensemble et à provoquer des vibrations perceptibles dans tout le véhicule.
Types de silentblocs utilisés sur le Master 3
Le Renault Master III utilise différents types de silentblocs selon le modèle du véhicule, la position et la fonction du support moteur. Le type de suspension support le plus courant est le silentbloc classique en caoutchouc naturel ou synthétique, offrant un bon compromis entre rigidité de maintien et capacité d’absorption des vibrations. Certaines positions utilisent des supports hydrauliques remplis d’un fluide visqueux qui offrent une absorption supérieure des vibrations basses fréquences, particulièrement efficace au ralenti et à basse vitesse. Les supports moteur d’origine Renault sont conçus pour supporter le poids du moteur M9T (environ 200 kg pour le bloc nu) ainsi que les forces dynamiques générées par le couple moteur lors des accélérations et des freinages.
Les silentblocs de remplacement sont disponibles en version original d’origine constructeur (référence constructeur Renault) et en version adaptable proposée par des équipementiers de qualité. Le choix entre pièce d’origine et pièce adaptable dépend du budget, de la qualité recherchée et de la disponibilité. Les pièces d’origine garantissent une compatibilité parfaite et une durée de vie conforme aux spécifications du constructeur, tandis que les pièces adaptables de bonne qualité (disponibles dans les catalogues avec numéro d’article et référence croisée) offrent un rapport qualité-prix intéressant pour les véhicules à fort kilométrage. La fiche technique de chaque support moteur indique les dimensions, la dureté shore du caoutchouc et la charge maximale admissible, données essentielles pour garantir un montage correct et un fonctionnement optimal.
Durée de vie et facteurs d’usure des silentblocs
La durée de vie des silentblocs moteur sur le Renault Master 3 se situe en moyenne entre 80 000 et 150 000 kilomètres, mais cette estimation varie considérablement en fonction des conditions d’utilisation du véhicule utilitaire. Les facteurs d’usure principaux sont les vibrations permanentes du moteur diesel, les contraintes thermiques (le caoutchouc se dégrade sous l’effet de la chaleur du compartiment moteur), les chocs répétés liés aux nids-de-poule et aux routes dégradées, et la charge transportée qui sollicite davantage les supports. Un utilitaire utilisé en milieu urbain avec de fréquents arrêts-démarrages et des passages sur des ralentisseurs use ses silentblocs plus rapidement qu’une voiture ou un véhicule de type Peugeot Expert, BMW, Fiat Ducato effectuant principalement des trajets autoroutiers à vitesse constante.
L’environnement chimique du compartiment moteur contribue également à la dégradation des silentblocs. Les vapeurs d’huile moteur, de liquide de refroidissement et de carburant attaquent le caoutchouc et accélèrent son vieillissement. Une fuite d’huile non traitée au niveau du bloc moteur ou du carter peut imbiber un silentbloc et provoquer son gonflement puis sa décomposition en quelques mois. L’entretien régulier du compartiment moteur, la réparation rapide des fuites et le nettoyage périodique des supports contribuent à prolonger leur durée de vie. Sur les Master 3 de première génération (Renault Master 2010 et suivants), l’usure des silentblocs est un sujet récurrent sur les forums de discussion, de nombreux nouveau membre messages partageant leur retour d’expérience et leurs solutions pour résoudre les vibrations moteur.
Symptômes d’un silentbloc moteur usé sur le Master 3
Vibrations anormales et bruit au ralenti
Le symptôme le plus caractéristique d’un silentbloc moteur usé est l’apparition de vibrations anormales perceptibles dans tout l’habitacle du Master 3, particulièrement au ralenti moteur. Le conducteur ressent des tremblements dans le volant, le levier de vitesse, les pédales et parfois même dans les sièges passager. Ces vibrations, absentes lorsque le véhicule était neuf, s’installent progressivement à mesure que le caoutchouc du silentbloc se dégrade et perd sa capacité d’amortissement. Au ralenti, lorsque le moteur tourne à bas régime (750 à 850 tours sur le M9T), les impulsions de combustion ne sont plus filtrées et se transmettent directement au châssis via le support moteur défaillant. Un bruit sourd et rythmique, synchronisé avec le régime moteur, accompagne souvent ces vibrations.
Les vibrations causées par un silentbloc usé se distinguent des vibrations d’origine mécanique (ralenti instable, ratés de combustion) par leur caractère constant et proportionnel au régime moteur. Un essai simple consiste à ouvrir le capot et observer le moteur au ralenti : si le bloc oscille visiblement de plus de 10 à 15 millimètres, un ou plusieurs supports sont usés. La comparaison entre le comportement au ralenti point mort et au ralenti avec une vitesse engagée (embrayage relâché, véhicule freiné) permet d’identifier quel support est le plus sollicité. Des vibrations qui s’amplifient en charge indiquent un support côté boîte de vitesses défaillant, tandis que des vibrations constantes quel que soit le rapport engagé pointent vers un support moteur principal.
Vibrations à l’accélération et en charge

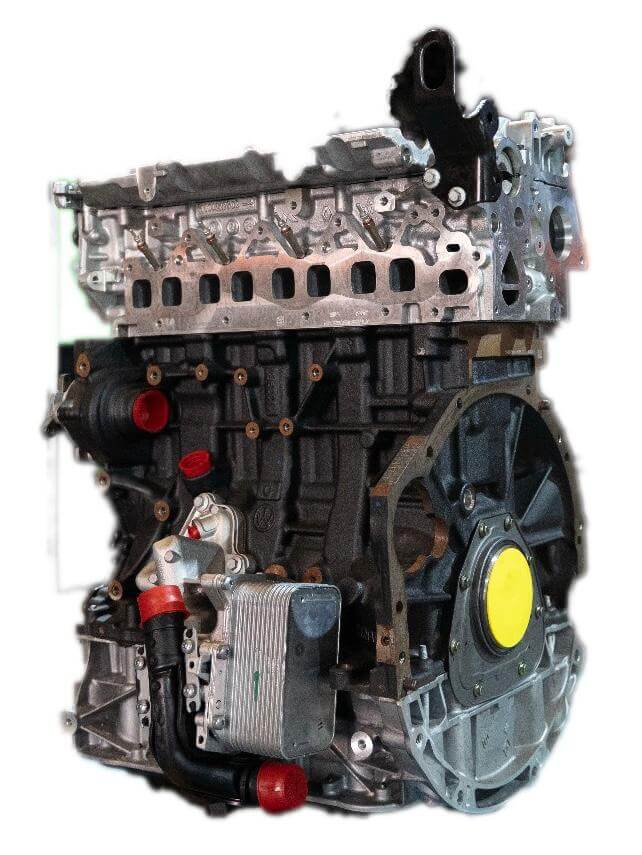

Un support moteur usé provoque des vibrations spécifiques à l’accélération qui se distinguent nettement des vibrations au ralenti. Lors d’une accélération franche, le couple du moteur M9T fait pivoter le bloc moteur autour de son axe, sollicitant intensément le support anti-couple (généralement le support inférieur ou arrière). Si ce support est usé, le moteur se déplace excessivement et transmet des à-coups violents à la transmission et au châssis. Le conducteur perçoit un cognement ou un choc lors des transitions entre accélération et décélération, particulièrement en première et deuxième vitesse. Ces chocs peuvent être confondus avec un problème de transmission ou d’embrayage, mais ils disparaissent lorsque le support moteur est remplacé.
En charge importante (véhicule chargé à pleine capacité), les supports moteur sont davantage sollicités en raison du supplément de masse qui amplifie les oscillations du groupe motopropulseur. Les professionnels du transport qui chargent quotidiennement leur Master 3 au maximum constatent une usure prématurée des silentblocs et l’apparition de vibrations plus précoces que sur les véhicules peu chargés. Les vibrations à l’accélération sur un Master 3 nécessitent un diagnostic rapide pour éviter que le mouvement excessif du moteur n’endommage les durites de refroidissement, la courroie d’accessoires, les câbles électriques et les conduits d’échappement à proximité du bloc moteur. Un changement de support moteur rapide préserve l’intégrité de ces composants et évite des réparations plus coûteuses.
Impacts sur le confort et la sécurité de conduite
L’usure des silentblocs moteur affecte directement le confort de conduite du Renault Master 3, transformant un utilitaire confortable en un véhicule bruyant et vibrant que le conducteur supporte difficilement lors de longues journées de travail. Les vibrations constantes provoquent une fatigue accélérée du conducteur, des douleurs dans les mains et les bras et une diminution de la concentration au volant. Sur le plan de la sécurité, un silentbloc cassé ou totalement dégradé peut permettre au moteur de se déplacer suffisamment pour endommager une durite de frein, un câble d’accélération ou une canalisation de carburant, créant un risque d’incendie ou de perte de contrôle du véhicule.
La détérioration des silentblocs peut également provoquer un défaut d’alignement du moteur par rapport à la boîte de vitesses, accélérant l’usure de l’embrayage et des joints de transmission. Le voyant moteur peut s’allumer en raison des vibrations transmises aux capteurs du moteur (capteur de position vilebrequin, capteur de cliquetis) dont les signaux sont perturbés par les mouvements parasites du bloc. Un diagnostic électronique peut alors relever des codes défaut trompeurs qui orientent le mécanicien vers de fausses pistes. L’inspection visuelle des supports moteur doit systématiquement faire partie du diagnostic lorsque des vibrations inexpliquées sont signalées par le conducteur d’un Master 3.
Diagnostic des vibrations moteur sur le Master 3
Inspection visuelle des silentblocs
L’inspection visuelle des silentblocs constitue la première étape du diagnostic des vibrations moteur sur le Master 3. Le mécanicien examine chaque support moteur accessible en recherchant les signes d’usure caractéristiques : fissures dans le caoutchouc, décollement entre la partie caoutchouc et les armatures métalliques, déformation permanente sous le poids du moteur, présence d’huile ou de liquide ayant imbibé le caoutchouc, et oxydation des parties métalliques. Un support moteur original en bon état présente une nouvelle surface de caoutchouc lisse, souple et sans fissure, avec un espacement uniforme entre les armatures. Un support moteur usé affiche un caoutchouc craquelé, durci, parfois affaissé d’un côté, indiquant une perte de capacité d’amortissement.
L’inspection doit couvrir tous les supports moteur du véhicule, y compris ceux situés en position inférieur sous le moteur qui nécessitent de lever le véhicule sur un pont ou des chandelles. Sur le Master 3, le support moteur position spécifique inférieur est souvent le plus difficile d’accès mais aussi le plus sollicité par le couple moteur. Le support moteur position avant côté gauche est exposé à la chaleur du turbo et du collecteur d’échappement, ce qui accélère sa dégradation. Le technicien vérifie également le serrage des boulons de fixation des supports, un boulon desserré pouvant provoquer des vibrations identiques à celles d’un silentbloc usé. Les données du constructeur indiquent les couples de serrage à respecter pour chaque point de fixation.
Test dynamique et diagnostic des vibrations
Le test dynamique complète l’inspection visuelle en reproduisant les conditions d’apparition des vibrations. Le mécanicien démarre le moteur et observe son comportement au ralenti, puis accélère progressivement pour identifier les régimes auxquels les vibrations sont les plus prononcées. En maintenant le frein serré et en engageant une vitesse, il sollicite les supports moteur en charge pour évaluer leur réaction. Un assistant peut simultanément observer le mouvement du moteur depuis le compartiment moteur pendant que le mécanicien actionne l’accélérateur depuis l’habitacle. Un déplacement excessif du moteur (supérieur à 15 millimètres) à l’accélération confirme l’usure du support anti-couple.
Le diagnostic différentiel est important pour distinguer les vibrations liées aux silentblocs de celles provenant d’autres sources. Un volant moteur bimasse défaillant produit des vibrations similaires mais s’accompagne d’un cliquetis métallique caractéristique au ralenti qui disparaît lorsque l’on appuie sur l’embrayage. Un arbre de transmission déséquilibré (sur les Master 3 propulsion) génère des vibrations proportionnelles à la vitesse du véhicule et non au régime moteur. Des roues mal équilibrées ou des pneus déformés provoquent des vibrations à partir d’une certaine vitesse mais pas au ralenti. Un expert en mécanique automobile saura distinguer ces différentes sources de vibration et orienter le diagnostic vers le composant réellement en cause, grâce à son expérience et à la connaissance des problèmes courants du Master 3.
Utilisation du diagnostic électronique pour les vibrations
Le diagnostic électronique peut apporter des informations complémentaires utiles dans l’analyse des vibrations moteur du Master 3. La valise de diagnostic permet de vérifier que le ralenti est correctement régulé par le calculateur moteur et que les paramètres d’injection sont conformes, excluant ainsi une cause mécanique interne au moteur. La visualisation en temps réel du régime moteur au ralenti révèle d’éventuelles fluctuations anormales qui seraient masquées par les vibrations perçues dans l’habitacle. Un régime stable au ralenti associé à des vibrations intenses confirme que le problème vient des supports et non du moteur lui-même.
Certains défauts électroniques peuvent indirectement provoquer ou amplifier les vibrations. Un injecteur dont le débit est non conforme génère un déséquilibre de combustion qui fait vibrer le moteur de manière asymétrique. Un turbo dont la géométrie variable est bloquée peut créer des pulsations de pression audibles et ressenties comme des vibrations à certains régimes. Le diagnostic électronique complet permet d’exclure ces causes et de confirmer que les silentblocs sont bien responsables des vibrations. Sur les Master 3 ayant subi un remplacement de moteur récent avec un bloc reconditionné, la vérification du bon positionnement des supports lors du montage fait partie du contrôle post-installation indispensable pour garantir l’absence de vibrations parasites.
Remplacement des silentblocs moteur sur le Master 3
Procédure de remplacement et outillage nécessaire

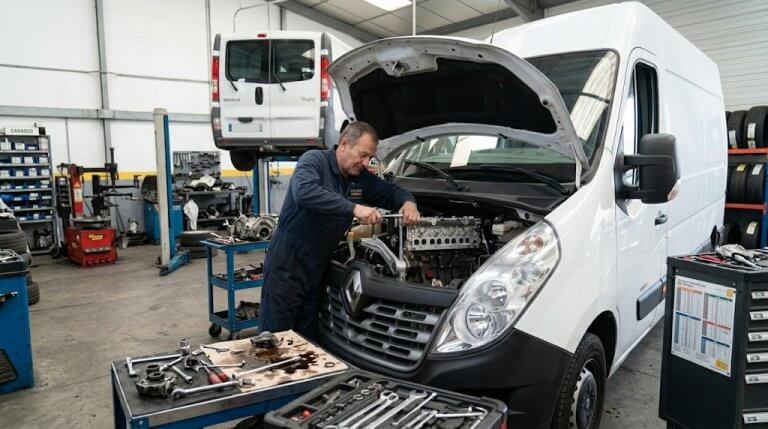

Le remplacement des silentblocs moteur sur le Renault Master 3 nécessite un outillage adapté et une procédure méthodique pour garantir un montage correct et sécurisé. L’opération débute par la mise en sécurité du véhicule sur un pont élévateur ou des chandelles robustes, puis par le calage du moteur à l’aide d’un cric de fosse ou d’un support moteur spécifique placé sous le carter. Le technicien dévisse les boulons de fixation du support à remplacer, dépose l’ancien silentbloc et vérifie l’état des surfaces de contact sur le moteur et le châssis. Le nouveau support est positionné et les boulons sont serrés au couple prescrit par le constructeur à l’aide d’une clé dynamométrique. L’opération se répète pour chaque support à changer.
Le remplacement d’un seul support moteur est possible mais le remplacement simultané de tous les supports est recommandé lorsque le véhicule a dépassé les 100 000 kilomètres, car les supports non remplacés présenteront probablement un niveau d’usure comparable et devront être changés à court terme. Le temps de main-d’œuvre pour le remplacement de l’ensemble des supports moteur sur un Master 3 se situe entre 2 et 4 heures selon l’accessibilité et l’expérience du mécanicien. Certains supports nécessitent la dépose partielle d’éléments voisins (réservoir de direction assistée, durites, faisceau électrique) pour accéder aux boulons de fixation. Le Master 3 nécessite une attention particulière au repositionnement exact du moteur après le remplacement pour éviter les contraintes sur les durites et les câbles.
Choix des pièces et références constructeur
Le choix des silentblocs de remplacement pour le Master 3 mérite une attention particulière pour garantir la qualité et la durabilité de l’intervention. Les supports moteur d’origine Renault, identifiés par leur référence constructeur spécifique (disponible dans le catalogue pièces Renault ou via le numéro OEM), offrent la garantie d’une compatibilité parfaite et d’une qualité conforme aux spécifications du constructeur. Les pièces d’équipementiers reconnus constituent une alternative de qualité à un prix généralement inférieur de 20 à 40 %. Le mécanicien doit vérifier la correspondance exacte de la référence, en tenant compte du type de boîte de vitesses (mécanique ou automatique), de la configuration (traction ou propulsion) et de la date du véhicule (Renault Master 2010 et versions ultérieures). Le dCi voir le produit dans les catalogues en ligne permet de confirmer la correspondance et de comparer les prix.
Les silentblocs de qualité inférieure, proposés à bas prix sur certaines plateformes de vente en ligne, sont à éviter car leur durée de vie réduite et leur capacité d’absorption moindre ne justifient pas l’économie réalisée à l’achat. Un silentbloc de mauvaise qualité peut se détériorer en quelques mois et nécessiter un nouveau remplacement, annulant l’économie initiale et doublant le coût de main-d’œuvre. Les avis des professionnels sur les forums et les blogs spécialisés permettent d’identifier les marques fiables et celles à éviter. Pour les propriétaires souhaitant un support moteur original birth (identique à l’équipement de première monte), la commande directe auprès du réseau Renault garantit l’authenticité de la pièce.
Vérifications après remplacement des silentblocs
Après le remplacement des silentblocs moteur, plusieurs vérifications sont indispensables pour confirmer la réussite de l’intervention et l’absence de vibrations résiduelles. Le mécanicien démarre le moteur et vérifie que le ralenti est stable, que les vibrations ont disparu et que le moteur ne présente pas de déplacement excessif. Un essai routier permet de confirmer l’absence de vibrations à toutes les allures et sous différentes charges (à vide et en charge). Le conducteur doit porter une attention particulière aux vibrations à l’accélération et lors des changements de vitesse, moments où les supports sont le plus sollicités.
La vérification du serrage des boulons après les premiers 500 kilomètres est recommandée, les silentblocs neufs pouvant se tasser légèrement lors de la mise en service et modifier le couple de serrage des fixations. Le mécanicien contrôle également l’état des durites, câbles et conduites à proximité des supports pour s’assurer qu’aucun élément ne frotte contre le nouveau support ou ne se trouve dans une position contrainte. Un diagnostic électronique de contrôle permet d’effacer les éventuels codes défaut générés par les vibrations antérieures et de vérifier que tous les paramètres moteur sont revenus à leurs valeurs nominales. Pour les données de couple de serrage et les procédures spécifiques, la connexion au site du constructeur ou la consultation de la mention légale (tous droits réservés, copyright, protection des données) et politique de confidentialité des plateformes techniques donne accès à l’information technique nécessaire.
FAQ : Silentbloc moteur Master 3 vibration
Les réponses aux questions les plus fréquentes des propriétaires de Renault Master 3 confrontés à des vibrations moteur liées aux silentblocs.
Combien coûte le remplacement des silentblocs moteur sur un Master 3 ?
Le coût du remplacement des silentblocs moteur sur un Master 3 varie entre 150 et 500 euros pour l’ensemble des supports, pièces et main-d’œuvre comprises. Un support moteur individuel coûte entre 30 et 120 euros selon la position, la marque et la qualité choisie. La main-d’œuvre représente 2 à 4 heures de travail facturées au tarif horaire du garage. Le remplacement simultané de tous les supports est recommandé pour optimiser le coût de main-d’œuvre et garantir un équilibre vibratoire homogène. Un devis personnalisé auprès de votre garage habituel permet de connaître le montant exact adapté à votre véhicule et à votre configuration.
Comment savoir si les vibrations viennent des silentblocs ou du moteur ?
Pour distinguer les vibrations liées aux silentblocs de celles provenant du moteur, plusieurs tests sont possibles. L’observation visuelle du moteur au ralenti (oscillations excessives du bloc) pointe vers les silentblocs. Un diagnostic électronique qui confirme un ralenti stable et des paramètres moteur conformes exclut une cause interne au moteur. Un essai avec et sans charge (vitesse engagée puis point mort) aide à identifier le support défaillant. Si les vibrations disparaissent en appuyant sur l’embrayage, le volant moteur bimasse est plus probablement en cause que les silentblocs. En cas de doute, consulter un expert en mécanique automobile qui saura diagnostiquer précisément l’origine des vibrations.
Peut-on rouler avec un silentbloc moteur usé ?
Rouler avec un silentbloc moteur usé est possible à court terme mais déconseillé au-delà de quelques semaines. Les vibrations non amorties accélèrent l’usure des composants voisins (durites, câbles, conduits) et peuvent provoquer des fuites ou des ruptures. Un silentbloc totalement cassé laisse le moteur libre de se déplacer, risquant d’endommager les conduites de frein ou de carburant avec des conséquences potentiellement graves pour la sécurité. Le remplacement rapide des silentblocs usés est un investissement modeste qui préserve la fiabilité et la sécurité du véhicule. Envoyez-nous un message ou retrouvez nos conseils sur les réseaux sociaux Facebook et sur notre newsletter pour rester informé des bonnes pratiques d’entretien automobile.
Les vibrations du Master 3 peuvent-elles causer des vibrations dans l'habitacle intérieur ?
Oui, les vibrations transmises par des silentblocs usés se propagent dans toute la structure du véhicule et sont particulièrement perceptibles dans l’habitacle intérieur du Master 3. Le plancher, le tableau de bord, les rétroviseurs et le siège conducteur vibrent en résonance avec les fréquences du moteur diesel. Ces vibrations sont non seulement inconfortables mais peuvent également provoquer des bruits de caisse (claquements, grincements) liés aux éléments d’habillage intérieur qui s’entrechoquent. Le remplacement des silentblocs résout ces symptômes en coupant la transmission des vibrations entre le moteur et la caisse du véhicule.
Les silentblocs du Master 3 sont-ils les mêmes que ceux du Movano ou du NV400 ?
Le Renault Master III, l’Opel Movano et le Nissan NV400 partagent la même plateforme et les mêmes supports moteur, sous réserve de correspondance entre les références constructeur. Un support moteur référencé pour un Master 3 en configuration traction est compatible avec un Movano ou un NV400 de même configuration et de même motorisation. La vérification de la référence OEM croisée dans les catalogues techniques confirme la compatibilité. Certaines différences mineures de montage peuvent exister entre les marques mais le support lui-même est identique. Cette compatibilité facilite la disponibilité des pièces et la possibilité de acheter des supports en achat rapide chez les équipementiers qui proposent des pièces multi-marques.
À quel kilométrage faut-il remplacer les silentblocs moteur du Master 3 ?
Il n’existe pas de kilométrage fixe pour le remplacement des silentblocs moteur du Master 3, mais un contrôle visuel est recommandé à partir de 80 000 kilomètres et un remplacement préventif peut être envisagé entre 100 000 et 150 000 kilomètres selon les conditions d’utilisation. Les utilitaires soumis à un usage intensif en milieu urbain, transportant régulièrement de lourdes charges ou circulant sur des routes dégradées, peuvent nécessiter un remplacement plus précoce. L’apparition de vibrations anormales, de bruits de cognement à l’accélération ou de mouvements visibles du moteur au ralenti doit conduire à une inspection immédiate quel que soit le kilométrage. France Moteurs Utilitaires recommande d’inclure le contrôle des silentblocs dans la révision annuelle du véhicule pour éviter les situations de dégradation avancée.
