Débitmètre air Master 3 symptôme panne : diagnostic complet et solutions
Le débitmètre d’air du Renault Master 3 joue un rôle fondamental dans le fonctionnement du moteur diesel M9T en mesurant en permanence la masse d’air aspiré par le moteur pour permettre au calculateur moteur d’ajuster précisément le dosage du carburant. Un débitmètre d’air défectueux perturbe cet équilibre et provoque des symptômes variés allant de la perte de puissance à la surconsommation de carburant, en passant par le mode dégradé et l’allumage du voyant moteur au tableau de bord. Ce capteur, également appelé débitmètre d’air massique ou capteur de masse d’air, constitue une pièce d’usure dont la défaillance est fréquente sur les voitures et utilitaires diesel à fort kilométrage. Le diagnostic d’un problème de débitmètre nécessite de comprendre son fonctionnement, d’identifier les symptômes caractéristiques et de réaliser un test précis avant d’envisager le nettoyage ou le remplacement. France Moteurs Utilitaires, spécialiste du moteur reconditionné M9T et M9R, vous propose ce guide complet sur le débitmètre d’air du Master 3 : fonctionnement entretien et prix, test et réparation, causes de panne et solutions durables. Retrouvez notre guide et conseils sur nos réseaux sociaux.
Comprendre le débitmètre d’air du Master 3
Fonctionnement du débitmètre d’air massique
Le débitmètre d’air massique du Renault Master 3 utilise le principe de la résistance chauffante pour mesurer le débit d’air aspiré par le moteur. Un fil de masse très fin (quelques micromètres de diamètre) ou une plaquette de mesure est maintenu à une température constante supérieure à celle de l’air ambiant grâce à un courant électrique. Lorsque l’air passe sur cette résistance chauffante, il la refroidit proportionnellement au débit et à la densité de l’air. Le circuit du débitmètre ajuste automatiquement le courant pour maintenir la température constante, et cette variation de courant constitue le signal envoyé au calculateur moteur. Plus le flux d’air est important (accélération, régime moteur élevé), plus le courant nécessaire est élevé, ce qui correspond au débit d’air aspiré par le moteur en temps réel.
Le débitmètre d’air du Master 3 intègre généralement une sonde de température (capteur de température d’air) qui mesure simultanément la température de l’air entrant dans le collecteur d’admission. Cette double mesure permet au calculateur de calculer avec précision la quantité d’air en masse (et non en volume), information indispensable pour doser le carburant de manière optimale. Le signal de sortie du débitmètre est une tension analogique comprise entre 0,5 et 4,5 volts, proportionnelle au débit d’air. Le calculateur utilise cette valeur d’entrée combinée au régime moteur pour déterminer la quantité exacte de gasoil à injecter à chaque cycle de combustion. Toute erreur de mesure du débitmètre se traduit directement par un déséquilibre du mélange air-carburant et un dysfonctionnement du moteur diesel.
Position et rôle dans le circuit d’admission
Le débitmètre d’air est positionné dans le circuit d’admission entre le filtre à air et le turbo du Master 3, dans un manchon calibré qui canalise tout l’air aspiré par le moteur à travers le capteur. Cette position en amont du turbo est stratégique : elle permet de mesurer la totalité de l’air entrant dans le moteur avant sa compression par le turbocompresseur. Le débitmètre d’air est une pièce relativement fragile dont le capteur de mesure interne est sensible aux impuretés, à l’humidité et aux dépôts d’huile. Un filtre à air en mauvais état laissant passer des particules peut contaminer le fil de masse du débitmètre et fausser ses mesures. C’est pourquoi le changement du filtre à air aux intervalles préconisés par le constructeur constitue la première mesure de prévention des pannes de débitmètre.
Le rôle du débitmètre dans le circuit d’admission dépasse la simple mesure de débit. En cas de fuite d’air en aval du débitmètre (joint de manchon fendu, durite percée, échangeur fissuré), de l’air non mesuré entre dans le moteur, faussant le calcul du mélange par le calculateur. Le moteur reçoit alors plus d’air que ce que le débitmètre a mesuré, ce qui appauvrit le mélange et provoque des ratés de combustion, un ralenti instable et une fumée noire à l’accélération. Les mécaniciens parlent de « fuite d’air après débitmètre » pour désigner ce type de problème qui peut être confondu avec un débitmètre HS. Le diagnostic doit donc inclure une vérification de l’étanchéité complète du circuit d’admission avant de conclure à un défaut du capteur lui-même. Un accès technique sous le capot permet de vérifier visuellement l’état des conduits et manchons.
Débitmètres d’air : types et technologies
Les débitmètres d’air équipant le Renault Master 3 existent en deux technologies principales. Le débitmètre à fil chaud utilise un fil de platine de très petit diamètre comme élément de mesure. Ce fil est très précis mais fragile et sensible à l’encrassement. Le débitmètre à film chaud, plus moderne, utilise une couche résistive déposée sur un substrat céramique, offrant une meilleure résistance aux impuretés et une durée de vie plus longue. Les deux technologies sont présentes sur les différentes générations du Master 3, le type de débitmètre dépendant de l’année de fabrication et du niveau de dépollution (Euro 5 ou Euro 6). La référence exacte du débitmètre est indiquée dans le catalogue pièces Renault et peut être identifiée par le code inscrit sur le boîtier du capteur.
Le marché des débitmètres d’air propose des pièces d’origine constructeur (Bosch, Continental) et des débitmètres adaptables de qualité variable. Un débitmètre d’origine garantit une courbe de mesure parfaitement calibrée pour le calculateur du Master 3, tandis qu’un débitmètre adaptable peut présenter de légères différences de calibration susceptibles de perturber la gestion moteur. Pour un Renault changement de débitmètre, le choix d’une pièce de qualité équivalente à l’original est recommandé pour éviter les problèmes de compatibilité. Un Peugeot changement ou un Citroën changement de débitmètre suit les mêmes principes de sélection de la pièce adaptée au calculateur du véhicule.
Symptômes d’un débitmètre d’air défectueux sur le Master 3
Perte de puissance et mode dégradé
La perte de puissance constitue le symptôme le plus fréquent et le plus impactant d’un débitmètre d’air défectueux sur le Renault Master 3. Lorsque le capteur envoie une information erronée au calculateur moteur, celui-ci ajuste la quantité de carburant injectée sur la base d’une mesure de débit d’air incorrecte. Si le débitmètre sous-estime le débit d’air réel, le calculateur réduit la quantité de gasoil injectée, appauvrissant le mélange et provoquant une perte de puissance proportionnelle à l’erreur de mesure. Le manque de puissance est particulièrement sensible à l’accélération et en charge, le conducteur constatant que le véhicule peine à maintenir sa vitesse habituelle. Le calculateur peut détecter l’incohérence entre la valeur du débitmètre et les autres paramètres moteur (pression de suralimentation, capteur de pression de rampe, position de l’accélérateur) et activer le mode dégradé par sécurité, limitant drastiquement la puissance disponible.
Un débitmètre d’air défectueux qui surestime le débit d’air provoque l’effet inverse : le calculateur enrichit excessivement le mélange, provoquant une fumée noire abondante à l’échappement, une surconsommation de carburant significative et un encrassement accéléré du turbo, du collecteur d’admission et du filtre à particules. Les émissions de fumées noires sont un indicateur visuel immédiat d’un problème de débitmètre ou d’injection. Le véhicule peut rouler dans ces conditions mais le fonctionnement dégradé du moteur accélère l’usure de nombreux composants et augmente les coûts d’entretien (plaquettes de frein, vidange, filtres) à moyen terme. Un diagnostic rapide est essentiel pour identifier et résoudre le problème avant que les dommages collatéraux ne s’accumulent.
Ralenti instable et calage du moteur
Un ralenti instable constitue un autre symptôme caractéristique d’un débitmètre HS sur le Master 3. Au régime de ralenti, le débit d’air est minimal et le signal du débitmètre se situe dans la partie basse de sa plage de mesure, là où la précision est la plus critique. Un débitmètre encrassé ou dégradé peut envoyer un signal erratique à ce faible débit, provoquant des oscillations du régime moteur entre 600 et 1 000 tours, un tremblement du moteur perceptible dans tout le véhicule et parfois un calage complet au feu rouge ou lors d’une manœuvre à basse vitesse. Le ralenti instable lié au débitmètre se distingue d’autres causes (prise d’air, vanne EGR, injecteur) par sa sensibilité aux conditions atmosphériques : un débitmètre défectueux fonctionne souvent plus mal par temps humide ou froid, lorsque la densité de l’air varie fortement.
Le problème de débitmètre au ralenti est amplifié sur les Master 3 équipés du système EGR qui réinjecte des gaz d’échappement dans le collecteur d’admission. La présence de ces gaz chauds et chargés en suie à proximité du fil de mesure du débitmètre accélère son encrassement et réduit sa précision. Le nettoyage régulier du circuit d’admission et de la vanne EGR contribue à maintenir le débitmètre en bon état de fonctionnement. Un entretien auto rigoureux incluant le changement du filtre à air et la vérification du circuit d’admission prévient la plupart des problèmes de ralenti liés au débitmètre sur les utilitaires diesel.

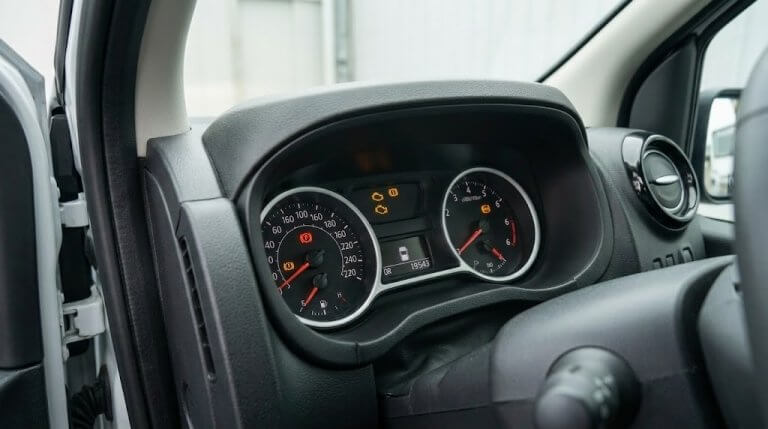

Voyant moteur et codes défaut débitmètre
L’allumage du voyant moteur au tableau de bord accompagne systématiquement un défaut de débitmètre détecté par le calculateur du Master 3. Les codes défaut les plus fréquemment associés à un problème de débitmètre sont le P0100 (circuit du débitmètre en défaut), le P0101 (plage de mesure hors limites), le P0102 (signal trop bas) et le P0103 (signal trop haut). La lecture de ces codes défaut à l’aide d’une valise de diagnostic OBD constitue le point de départ du diagnostic. Cependant, un code défaut débitmètre ne signifie pas toujours que le capteur lui-même est défectueux : un connecteur électrique oxydé, un fil coupé dans le faisceau, un défaut de batterie ou une fuite d’air en aval du capteur peuvent générer les mêmes codes. Le diagnostic électronique doit donc être complété par des vérifications mécaniques et électriques pour confirmer la cause exacte.
La lecture des paramètres en temps réel du débitmètre via la valise de diagnostic fournit des informations précieuses. La tension affichée en sortie du capteur doit varier de manière fluide et proportionnelle au régime moteur : environ 1,0 à 1,5 volt au ralenti, montant progressivement à 3,5 à 4,5 volts à pleine charge. Une tension figée, une valeur erratique ou une absence de variation confirment un débitmètre HS. Le contrôle de la valeur de correction du débit d’air appliquée par le calculateur (paramètre d’adaptation) révèle si le calculateur compense un écart de mesure important, signe d’un débitmètre en fin de vie même si aucun code défaut n’est encore enregistré.
Diagnostic et test du débitmètre d’air Master 3
Tester un débitmètre avec un multimètre
Tester un débitmètre d’air sur le Master 3 à l’aide d’un multimètre constitue une méthode de diagnostic accessible et fiable. Le test de base consiste à mesurer la tension de sortie du capteur en branchant le multimètre entre le fil de signal et la masse du connecteur, moteur au ralenti puis en accélération progressive. Le multimètre doit afficher une tension qui augmente régulièrement avec le régime moteur, sans sauts ni chutes brutales. Un débitmètre fonctionnel affiche environ 1,0 à 1,5 volt au ralenti et monte jusqu’à 4,0 à 4,5 volts à 4 000 tours. Un débitmètre défectueux affiche une tension instable, une valeur figée quel que soit le régime, ou une plage de variation réduite qui ne correspond pas au débit d’air réel aspiré par le moteur.
Le test complémentaire de la résistance chauffante du débitmètre s’effectue connecteur débranché, en mesurant la résistance entre les broches d’alimentation et de masse. Un appareil de mesure précis (multimètre numérique) est nécessaire car les valeurs de résistance sont faibles. La vérification du fil de masse du connecteur et de l’alimentation en tension (5 volts fournis par le calculateur) complète le diagnostic électrique. Un connecteur oxydé ou un fil coupé peut reproduire les symptômes d’un débitmètre HS tout en laissant le capteur lui-même en parfait état. Le nettoyage du connecteur électrique avec un produit contact et l’application d’une graisse diélectrique constituent souvent la première intervention à réaliser avant d’envisager le remplacement du débitmètre.
Diagnostic avec valise de diagnostic OBD
Le diagnostic approfondi du débitmètre d’air via une valise de diagnostic OBD offre une vision complète de l’état du capteur et de son interaction avec le système de gestion moteur. L’outil affiche en temps réel la valeur de débit d’air mesurée (en kg/h ou g/s), la tension de sortie du capteur, la température d’air mesurée par le capteur intégré et les corrections appliquées par le calculateur. Sur le Master 3 au ralenti, le débit d’air aspiré se situe généralement entre 15 et 25 kg/h selon la motorisation et les conditions atmosphériques. Un débit anormalement bas ou élevé par rapport à la valeur attendue confirme un problème de mesure du débitmètre. La comparaison avec la valeur calculée à partir de la pression de suralimentation et du régime moteur (méthode dite « modèle d’air ») permet de quantifier l’erreur du débitmètre.
Le test d’actuateur disponible sur certaines valises de diagnostic permet de vérifier la réponse du moteur lorsque le signal du débitmètre est remplacé par une valeur fixe simulée. Si le moteur se comporte mieux avec une valeur simulée qu’avec le signal réel du capteur, le débitmètre est confirmé défectueux. Cette méthode de diagnostic électronique avancée est utilisée par les techniciens spécialisés pour les cas difficiles où le défaut est intermittent et difficile à reproduire. La lecture des données en mémoire du calculateur révèle également le temps de lecture et la fréquence des anomalies détectées, informations utiles pour évaluer la gravité du défaut et l’urgence du remplacement.
Vérification du circuit d’admission et des fuites d’air
La vérification du circuit d’admission doit systématiquement accompagner le diagnostic du débitmètre pour exclure les fuites d’air qui faussent les mesures et produisent des symptômes identiques à un capteur défectueux. Le mécanicien inspecte visuellement chaque manchon, chaque bride et chaque raccord du circuit d’admission entre le débitmètre et le collecteur d’admission, en recherchant les fissures, les desserrages et les joints détériorés. Sur le Master 3, les points de fuite les plus fréquents sont le manchon souple entre le débitmètre et le turbo, les raccords de l’échangeur air-air et le joint du boîtier papillon. Un test d’étanchéité à la fumée, réalisé en injectant de la fumée sous pression dans le circuit d’admission obturé, révèle instantanément les fuites invisibles à l’œil nu.
Le filtre à air mérite une attention particulière lors du diagnostic du débitmètre. Un filtre encrassé ou mal positionné dans son boîtier peut réduire le débit d’air en amont du débitmètre, faussant la mesure et provoquant un fonctionnement moteur dégradé. Le changement du filtre à air est souvent la première intervention à réaliser en cas de suspicion de problème de débitmètre, tant son coût est modeste et son impact potentiel important. Un filtre de qualité, parfaitement ajusté dans son logement, garantit que tout l’air aspiré passe par le débitmètre et que la mesure reflète le débit réel entrant dans le moteur.
Solutions pour un débitmètre d’air défectueux
Nettoyage du débitmètre d’air
Le nettoyage du débitmètre d’air constitue une première solution peu coûteuse qui peut restaurer le fonctionnement correct du capteur lorsque le problème est lié à un encrassement du fil de mesure. Le débitmètre est démonté de son emplacement dans le circuit d’admission (deux vis de fixation en général) et le capteur interne est pulvérisé avec un nettoyant spécifique pour débitmètre ou un nettoyant contact électronique non résiduel. Il est impératif de ne jamais toucher physiquement le fil ou le film de mesure, extrêmement fragile, et de ne pas utiliser de produit laissant un résidu (type WD-40 ou nettoyant frein). Le nettoyage doit être réalisé en maintenant le capteur orienté vers le bas pour que les impuretés dissoutes s’écoulent naturellement. Après séchage complet (10 à 15 minutes), le débitmètre est remonté et un test de fonctionnement confirme l’efficacité du nettoyage.
Le nettoyage du débitmètre restaure le fonctionnement dans environ 50 % des cas lorsque le défaut est dû à l’encrassement. Si les symptômes persistent après le nettoyage, le capteur présente un défaut interne irréversible (fil coupé, circuit électronique dégradé) et doit être remplacé (il faut changer le capteur). Le nettoyage préventif du débitmètre lors de chaque remplacement de filtre à air prolonge la durée de vie du capteur et maintient la précision de mesure. Cette opération de maintenance ne prend que quelques minutes et ne nécessite aucun outil spécialisé au-delà d’un tournevis et du nettoyant approprié. Voir le produit nettoyant adapté dans les catalogues et article d’entretien auto spécialisés.
Remplacement du débitmètre d’air
Le remplacement du débitmètre d’air s’impose lorsque le nettoyage n’a pas restauré le fonctionnement correct du capteur et que le diagnostic confirme un défaut interne. Le remplacement est une opération simple et rapide, réalisable en moins de 30 minutes par un mécanicien en garage ou un particulier disposant de connaissances de base en mécanique. Le nouveau débitmètre se monte à l’emplacement de l’ancien en respectant le sens de montage (une flèche sur le boîtier indique le sens du flux d’air) et en vérifiant l’étanchéité du joint torique entre le débitmètre et le manchon d’admission. Après le montage, un effacement des codes défaut via la valise de diagnostic et un essai routier confirment le bon fonctionnement du nouveau capteur.
Le prix d’un débitmètre d’air pour le Renault Master 3 varie entre 60 et 250 euros selon la marque et la qualité. Un débitmètre Bosch d’origine coûte entre 150 et 250 euros, tandis que des alternatives de qualité équivalente sont disponibles entre 60 et 120 euros. Le choix d’un débitmètre de qualité est primordial car un capteur bon marché à la calibration approximative peut provoquer des symptômes similaires à ceux d’un capteur défectueux. La référence du débitmètre doit correspondre exactement au numéro de pièce d’origine du véhicule pour garantir la compatibilité avec le calculateur et les cartographies de gestion moteur. La livraison des débitmètres est généralement rapide, en 24 à 48 heures, depuis les plateformes de pièces détachées automobile.
Prévention des pannes de débitmètre
La prévention des pannes de débitmètre repose sur un entretien auto régulier du circuit d’admission et le respect des intervalles de changement de courroie de distribution et des filtres. Le remplacement du filtre à air aux intervalles préconisés (30 000 à 40 000 kilomètres ou une fois par an sur le Master 3) constitue la mesure de prévention la plus efficace en empêchant les impuretés d’atteindre le capteur. La vérification de l’étanchéité du boîtier de filtre à air et du circuit d’admission prévient l’entrée d’air non filtré contenant des poussières abrasives et humides qui encrassent le fil de mesure. Le nettoyage préventif du débitmètre tous les 60 000 kilomètres ou à chaque changement de filtre prolonge la durée de vie du capteur.
La surveillance du fonctionnement moteur par le conducteur constitue un complément essentiel à l’entretien préventif. Toute variation inhabituelle de la consommation de carburant, toute perte de puissance progressive ou tout ralenti devenu instable doit conduire à un diagnostic rapide incluant le contrôle du débitmètre. Un diagnostic préventif annuel via une valise de diagnostic permet de détecter une dégradation naissante du signal du capteur avant l’apparition des symptômes perceptibles. Sur les réseaux sociaux et les forums spécialisés, les propriétaires de Master 3 partagent régulièrement leurs retours d’expérience sur la réparation automobile et les solutions qui ont fonctionné pour résoudre leurs problèmes de débitmètre, constituant une base de connaissances précieuse pour la communauté des utilisateurs d’utilitaires Renault Master dCi.
FAQ : Débitmètre air Master 3 symptôme panne
Les réponses aux questions les plus fréquentes sur le débitmètre d’air du Renault Master 3, ses symptômes de panne et les solutions de réparation.
Quels sont les symptômes d'un débitmètre d'air défectueux sur le Master 3 ?
Les symptômes principaux d’un débitmètre d’air défectueux sur le Master 3 comprennent une perte de puissance progressive ou soudaine, un ralenti instable avec oscillations du régime moteur, une surconsommation de carburant, des émissions de fumées noires à l’échappement, l’allumage du voyant moteur, un passage en mode dégradé et des difficultés à démarrer et des à-coups à l’accélération. Ces symptômes peuvent varier en intensité selon le type de défaut du capteur et les conditions d’utilisation du véhicule. Un diagnostic électronique avec lecture des codes défaut confirme la piste du débitmètre.
Peut-on rouler avec un débitmètre d'air défectueux ?
Rouler avec un débitmètre d’air défectueux est possible à court terme mais déconseillé au-delà de quelques jours. Le mode dégradé activé par le calculateur limite la puissance et protège le moteur, mais la combustion déséquilibrée provoque une surconsommation de carburant et un encrassement accéléré du turbo, de la vanne EGR et du filtre à particules. Le manque de puissance peut également compromettre la sécurité en limitant la capacité du véhicule à dépasser ou à monter une côte en charge. Le remplacement rapide du débitmètre évite des réparations bien plus coûteuses sur les composants encrassés par un fonctionnement prolongé en mode dégradé.
Combien coûte le remplacement d'un débitmètre d'air sur le Master 3 ?
Le coût total du remplacement d’un débitmètre d’air sur le Master 3 se situe entre 100 et 350 euros, pièce et main-d’œuvre comprises. Le prix de la pièce varie de 60 à 250 euros selon la marque. La main-d’œuvre est minimale (15 à 30 minutes) et représente 30 à 60 euros. Ce coût modéré rend le remplacement préventif du débitmètre économiquement judicieux sur les véhicules à fort kilométrage plutôt que de subir les conséquences d’un fonctionnement dégradé (surconsommation, encrassement du FAP, usure prématurée du turbo).
Comment nettoyer un débitmètre d'air sur le Master 3 ?
Le nettoyage du débitmètre s’effectue en démontant le capteur de son emplacement (deux vis), puis en pulvérisant un nettoyant spécifique pour débitmètre sur l’élément de mesure interne. Ne jamais toucher le fil ou le film de mesure avec les doigts ou un objet. Laisser sécher complètement avant de remonter. Le nettoyage restaure le fonctionnement dans environ la moitié des cas d’encrassement. Si les symptômes persistent après le nettoyage, le remplacement du capteur est nécessaire. Un nettoyage préventif à chaque changement de filtre à air prolonge efficacement la durée de vie du débitmètre.
Le débitmètre du Master 3 est-il le même que celui du Trafic 3 ?
Non, le débitmètre du Renault Master 3 (moteur M9T) et celui du Renault Trafic 3 (moteur M9R) ne sont pas interchangeables, leurs caractéristiques de calibration étant adaptées à des moteurs de cylindrée et de puissance différentes. Chaque débitmètre est calibré spécifiquement pour la plage de débit d’air du moteur auquel il est destiné. Il est impératif de commander la référence exacte correspondant à votre véhicule. Le Master 3 et ses cousins Opel Movano et Nissan NV400 partagent en revanche le même débitmètre lorsqu’ils sont équipés du même moteur M9T.
Un débitmètre d'air défectueux peut-il provoquer un calage du moteur ?
Oui, un débitmètre d’air défectueux peut provoquer un calage du moteur, particulièrement au ralenti et à basse vitesse. Si le capteur envoie un signal correspondant à un débit d’air quasi nul, le calculateur réduit l’injection de carburant au minimum et le moteur cale par manque de combustible. Ce phénomène est plus fréquent par temps humide ou froid lorsque la condensation sur le fil de mesure perturbe davantage le signal. Un calage répété du moteur associé à un voyant moteur allumé doit conduire à un diagnostic immédiat du débitmètre pour identifier un éventuel débitmètre HS et procéder à son remplacement.
