Régulateur pression rampe common rail M9R : diagnostic et remplacement

M9R régulateur pression rampe common rail : fonctionnement et enjeux

Sur un moteur M9R équipé d’un système à rampe commune (common rail), le régulateur de pression de carburant joue un rôle central dans le fonctionnement du système d’injection. Monté sur la pompe à carburant haute pression ou directement sur la rampe, ce composant ajuste en permanence la pression du carburant selon les besoins du moteur. Quand il défaille, le véhicule présente des symptômes typiques : perte de puissance, ralenti instable, voyant moteur allumé. Ce guide technique détaille le fonctionnement, le diagnostic, le remplacement et les alternatives d’un moteur M9R reconditionné à neuf.

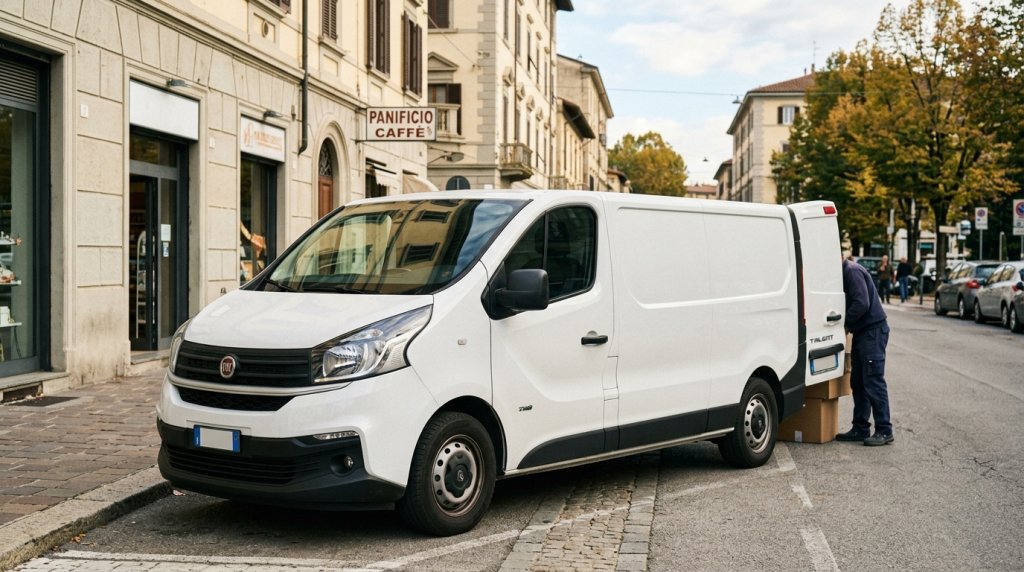

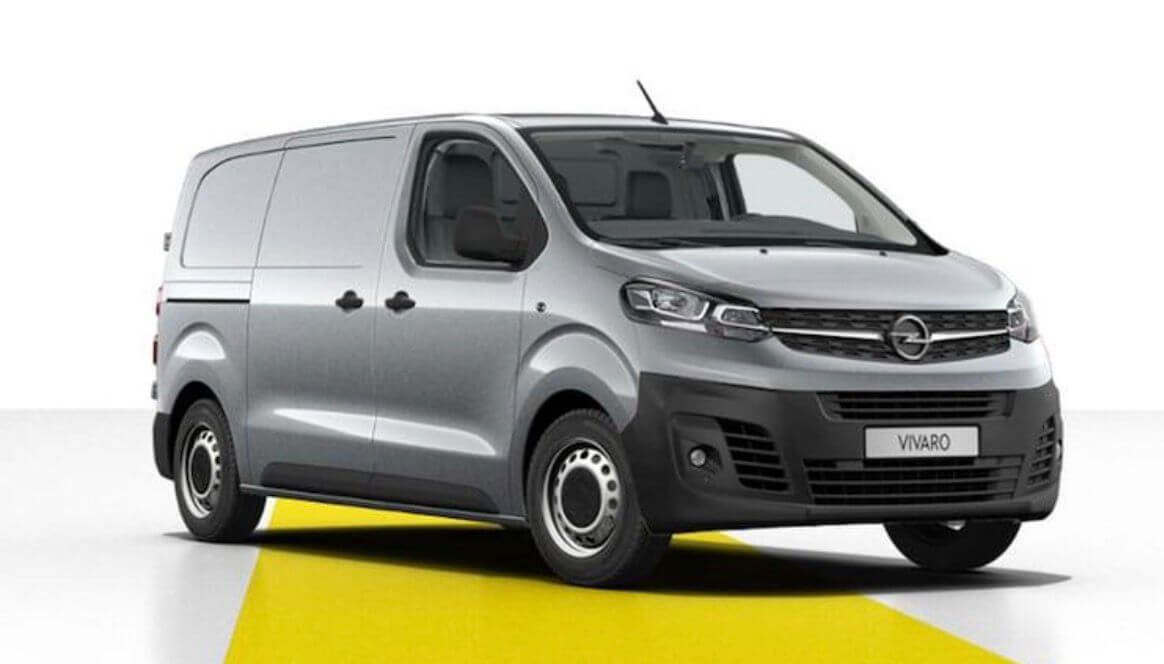

Le moteur Renault 2.0 dCi M9R équipe Renault Trafic 3, Opel Vivaro, Nissan NV300 et Fiat Talento. Sa pompe à carburant haute pression Bosch ou Delphi alimente une rampe commune qui fait office de rampe à carburant pour alimenter les injecteurs pilotés électroniquement. Le régulateur de pression maintient une valeur précise sur une large plage de fonctionnement : de 250 bars au ralenti à 1 800 bars en pleine charge. Un dysfonctionnement perturbe l’ensemble de l’injection et peut provoquer une défaillance injecteur en cascade si non traité rapidement.

Qu’est-ce que le régulateur de pression sur common rail

Le régulateur de pression est un détendeur système à rampe équipé d’une soupape à commande électronique. Il est placé soit directement sur la pompe à carburant (côté haute pression), soit sur la rampe commune, selon la conception du système. L’emplacement du régulateur dépend de la conception du système. Son rôle consiste à maintenir la pression de carburant à la valeur cible demandée par l’ECU moteur. La soupape de commande s’ouvre pour laisser échapper l’excès de carburant vers le retour basse pression, garantissant ainsi une pression carburant stable dans la rampe commune.

Ce type de soupape fonctionne en combinaison avec un capteur pression monté sur la rampe. Le capteur fournit à l’ECU une mesure en temps réel de la pression effective. L’ECU compare cette valeur à la consigne et ajuste l’ouverture du régulateur en conséquence. Cette boucle fermée permet une précision de quelques bars sur une consigne pouvant atteindre 1 800 bars. Le régulateur est un composant essentiel de la chaîne d’injection moderne, parfois appelé IMV (Inlet Metering Valve) ou PCV (Pressure Control Valve) selon sa position et son constructeur. Le type magnétique à solénoïde est le plus répandu sur les M9R.

Fonctionnement sur le M9R et particularités

Sur le M9R, le système d’injection common rail utilise généralement une pompe Bosch CP1 ou CP3, avec un régulateur de pression du carburant Renault trafic intégré. La pompe à carburant est entraînée mécaniquement par la distribution et refoule le carburant vers la rampe commune. Le régulateur, activé par un signal PWM à haute fréquence, contrôle finement la pression. Sur certaines versions, un deuxième régulateur (IMV côté basse pression) régule la quantité de carburant entrant dans la pompe, optimisant ainsi l’efficacité énergétique du système.

Le fonctionnement régulateur demande une alimentation électrique correcte (12V batterie), un faisceau électrique sain et un ECU fonctionnel. Les valeurs pressions lues en temps réel par l’outil de diagnostic doivent correspondre aux consignes calculées par l’ECU. Toute dérive signale un problème : régulateur usé, pollution par particule dans le carburant, capteur pression défectueux, soupape pompe HS. Sur le Renault Trafic III, le régulateur est une pièce d’usure qui nécessite parfois un remplacement entre 150 000 et 250 000 km selon l’usage et la qualité du filtrage carburant.

Importance pour le moteur diesel 2.0 dCi

Le régulateur de pression conditionne la qualité de l’injection et donc le rendement du moteur diesel 2.0 dCi. Une pression instable entraîne une mauvaise pulvérisation du carburant dans les chambres de combustion, avec des conséquences sur la puissance, la consommation et les émissions polluantes. Sur un Renault Trafic III 2.0 dCi M9R, l’ECU peut mettre le moteur en mode dégradé (limp mode) pour protéger les injecteurs si la pression sort de la plage admissible. Ce mode dégradé impose des accélérations limitées et un régime plafonné.

La fiabilité du régulateur est donc essentielle pour un usage professionnel intensif. Les utilitaires M9R parcourent souvent plusieurs centaines de milliers de kilomètres dans leur carrière, et le régulateur est régulièrement sollicité à chaque démarrage, accélération et ralenti, de même que les pneus sont sollicités en roulant. Un filtre à carburant encrassé favorise la pollution du régulateur par des particules, accélérant son usure. L’entretien régulier du filtre (tous les 30 à 40 000 km) est donc une mesure préventive efficace. Le voltage d’alimentation du régulateur doit également être vérifié, une batterie faible peut dégrader son fonctionnement.

Symptômes et tester régulateur de pression

Le diagnostic d’un régulateur de pression défaillant suit une méthode précise. Cette section détaille les symptômes régulateur HS, les tests possibles avec outil de diagnostic, et la démarche pour distinguer une panne de régulateur d’autres défaillances du système d’injection. Le test régulateur de pression nécessite généralement un outil OBD adapté pour accéder aux paramètres en temps réel.

Symptômes typiques d’un régulateur HS

Les symptômes régulateur HS sont variés et peuvent se manifester progressivement ou brutalement. Les plus fréquents sont : perte de puissance à l’accélération, ralenti instable ou coupures intempestives du moteur, difficultés de démarrage à froid ou à chaud, passage en mode dégradé signalé par le voyant moteur, fumées noires ou grises à l’échappement, augmentation de la consommation de carburant. La défaillance injecteur peut apparaître en conséquence si la pression carburant n’est plus correctement régulée.

La soupape de commande interne du régulateur peut rester bloquée en position ouverte (pression trop basse, moteur cale) ou fermée (pression trop haute, risque de dégât injecteurs). Les deux cas déclenchent des codes défaut spécifiques lisibles par l’outil de diagnostic. Un régulateur partiellement défaillant peut fonctionner correctement à froid et échouer à chaud, ou inversement, ce qui complique le diagnostic. Un test régulateur routier, moteur en charge, permet de révéler les défauts intermittents. Le nouveau régulateur installé doit restaurer un fonctionnement normal immédiat si le diagnostic était correct.

Méthode pour tester un régulateur

La méthode pour tester un régulateur de pression sur M9R demande un outil de diagnostic compatible Renault (Clip, Delphi, Bosch KTS ou équivalent). On branche l’outil sur la prise OBD, on démarre le moteur et on accède aux paramètres en temps réel du système d’injection. Les valeurs pressions lues à comparer avec les consignes ECU donnent une première indication. Un écart supérieur à 50 bars entre consigne et mesure, persistant sur plusieurs secondes, signale un problème. La valeur débit du régulateur complète l’analyse.

Un test actif (activation du régulateur à différentes ouvertures) permet de vérifier sa réactivité. On peut aussi mesurer la résistance électrique du solénoïde au multimètre (typiquement 3 à 5 ohms) et vérifier l’absence de court-circuit vers la masse. Un régulateur dont la résistance est hors plage doit être remplacé. La soupape pompe, si elle est accessible, peut être démontée et inspectée visuellement. Des traces de particule métallique sur le siège de la soupape trahissent une pollution du circuit de carburant et exigent un nettoyage complet avant remplacement du régulateur.

Distinguer régulateur, injecteur et pompe

Les symptômes d’un régulateur HS peuvent être confondus avec ceux d’autres pièces : injecteur encrassé ou fuyard, pompe à carburant usée, filtre à particule colmaté, capteur pression défectueux. Le diagnostic différentiel impose un contrôle méthodique de chaque composant. Un test de compression des cylindres avec pièce détachée de remplacement si besoin élimine d’abord les doutes sur l’état mécanique du moteur. Un test des injecteurs (fuite retour, débit) peut être fait à la main si nécessaire. Un filtre de carburant neuf est souvent la première pièce remplacée avant diagnostic plus poussé.

Le chemin de diagnostic recommandé est : 1) vérification de l’état du filtre carburant et de l’alimentation basse pression ; 2) contrôle du capteur pression sur la rampe ; 3) test du régulateur en dynamique ; 4) inspection de la pompe à carburant et de la soupape pompe ; 5) test des injecteurs. Cette démarche séquentielle évite de remplacer une pièce coûteuse à tort. Certains ateliers spécialisés Renault ou Bosch disposent d’équipements permettant un diagnostic précis sans démontage. Le conseil d’un expert professionnel formé sur le Renault Trafic III est souvent précieux pour éviter des erreurs coûteuses. La fiche détaillée de chaque test est disponible dans la documentation technique.

Prix et acheter régulateur de pression M9R

Le prix d’un régulateur de pression varie selon la qualité, l’origine et le fabricant. Cette section détaille les fourchettes, les équipementiers recommandés et les canaux d’achat. Le régulateur de pression du carburant Renault trafic est disponible en aftermarket chez plusieurs équipementiers reconnus. Un acheter régulateur de qualité équivalente à l’origine est indispensable pour garantir la fiabilité du système d’injection.

Fourchettes de prix selon qualité

Un régulateur de pression d’entrée de gamme se trouve à partir de 80 € TTC selon l’option disponible, mais la qualité reste incertaine. Les références aftermarket Bosch, Delphi, Hoffer, Metzger, Sidat, Doria, Meat, STC ou Ridex se situent entre 120 et 250 € TVA incluse. Les références d’origine Renault, pièces originales du constructeur, dépassent 400 € et peuvent atteindre 600 € selon la version exacte du moteur. Le prix 20 de TVA appliqué par les distributeurs professionnels est la norme. Pour une utilisation sur M9R dCi M9R 780 ou M9R 630, la référence exacte doit être validée par le numéro de EAN ou TecDoc.

Les marques recommandées sont Bosch (fabricant d’origine sur CP1/CP3), Delphi (OEM sur certaines versions), Hoffer, Metzger et Sidat pour l’aftermarket de qualité. Un régulateur Imperium figure dans le top des alternatives économiques. Le type de soupape et le côté d’assemblage doivent correspondre exactement à la référence d’origine. La meilleure option consiste à vérifier le numéro d’origine gravé sur le régulateur existant ou dans la documentation technique du véhicule. Les sites spécialisés proposent dans leur catalogue de voir la fiche détaillée avec poids, dimensions et compatibilité par code moteur.

Où acheter et comment choisir

Les sites Autodoc, Mister-auto, Oscaro, Piecesauto24, Motordoctor et Piecesauto.fr proposent la plus large gamme. Pour rechercher la pièce, la recherche par immatriculation identifie automatiquement la référence compatible. Il faut vérifier le modèle exact (Trafic II/III, M9R 780, M9R 630, M9R 846 selon version), la puissance (90 ch, 114 ch, 115 ch, 150 ch), et l’année de production. Acheter en stock disponible garantit une livraison rapide. Le paiement est sécurisé par carte bancaire ou virement, parfois en plusieurs fois. La liste de souhaits permet de suivre plusieurs références avant décision.

Pour ajouter à la liste de comparaison une pièce, il suffit de cliquer sur l’icône correspondante sur la fiche produit. La liste de comparaison en ligne présente côte à côte pour afficher les caractéristiques techniques : diamètre, nombre de connecteurs, type de soupape, référence OEM. Annuler ajouter au panier reste possible jusqu’à validation finale. Souhaite retourner gratuitement ma pièce en cas d’erreur de commande est un droit légal pour les achats en ligne, à condition que la pièce soit renvoyée dans son emballage d’origine. La livraison gratuite est souvent offerte au-delà de 100 €, évitant les frais supplémentaires. Souhaite activer la livraison express contre un supplément est aussi possible.

Pièces associées et kits de réparation

Au moment du remplacement d’un régulateur, d’autres pièces peuvent nécessiter un changement simultané. Le filtre à carburant est systématiquement remplacé pour éviter une nouvelle pollution. Le capteur pression peut aussi être renouvelé si son état est suspect. La pompe à carburant peut présenter des signes d’usure si le régulateur est HS depuis longtemps. Un kit complet régulateur + capteur + filtre est souvent proposé par les distributeurs, avec un tarif avantageux par rapport à un achat séparé.

Les marques Bosch, Delphi, Denso, Genuine proposent parfois des kits spécifiques pour les moteurs Renault 2.0 dCi M9R. Ces kits contiennent les pièces essentielles avec les joints et connecteurs adaptés, facilitant le montage. Une réparation complète du système common rail peut aussi impliquer des injecteurs reconditionnés si leurs performances sont dégradées. Le choix de ces ajouts dépend du diagnostic initial et du kilométrage du véhicule. Un véhicule à 300 000 km ayant subi plusieurs entretiens mérite souvent une intervention globale sur le système d’injection pour éviter les pannes à répétition. L’article à commander est alors un ensemble cohérent plutôt qu’une pièce isolée.

Changer un régulateur de pression étape par étape

Le changement du régulateur de pression sur M9R est une intervention délicate qui demande méthode et propreté. Cette section détaille les étapes, le matériel nécessaire et les précautions à prendre. Le remplacement du régulateur demande de la rigueur : un régulateur mal installé peut provoquer des fuites de carburant sous haute pression, dangereuses. Les instructions changement du constructeur ou du fabricant doivent être scrupuleusement respectées.

Outils et préparation du véhicule

Les outils nécessaires pour changer un régulateur sont : clé dynamométrique, jeu de douilles, clé à six pans (Allen), tuyaux de dérivation carburant, bac récupérateur avec support stable pour le carburant résiduel, chiffons propres, gants nitrile, lunettes de protection. Un outil OBD pour réinitialiser les adaptations après montage est également utile. Le carburant sous haute pression (jusqu’à 1 800 bars dans la rampe) impose une procédure de dépressurisation avant toute intervention : couper le moteur, attendre plusieurs minutes que la pression retombe, débrancher le contact pour éviter tout démarrage accidentel.

La préparation consiste à garer le véhicule dans un local bien ventilé, à déposer les éléments qui gênent l’accès au régulateur (cache moteur, durite d’admission selon version), et à protéger les surfaces peintes avec un chiffon. Une inspection préalable du compartiment moteur permet de localiser précisément le régulateur et d’évaluer l’accessibilité. Sur certaines versions du M9R, l’accès est facilité par la dépose de la durite d’admission ; sur d’autres, il faut décaler ou démonter partiellement des éléments voisins comme le réservoir de liquide de frein ou l’ensemble direction.

Dépose et pose du régulateur

La dépose commence par le débranchement du connecteur électrique du régulateur (attention au clip de sécurité). On desserre ensuite les raccords de carburant en plaçant des bouchons ou chiffons pour limiter les écoulements. La fixation mécanique est généralement par vis hexagonales ou six pans : on desserre progressivement en suivant l’ordre inverse du serrage. Une fois libéré, le régulateur se retire en évitant de contaminer l’intérieur du système avec des particules externes. La surface d’appui est nettoyée avec un produit non abrasif.

La pose du nouveau régulateur est l’étape la plus critique. On présente la pièce neuve avec ses joints neufs, on la positionne doucement dans son logement, et on serre progressivement les vis en étoile au couple préconisé par le constructeur. Le branchement électrique se fait en vérifiant le bon verrouillage du connecteur. Les raccords carburant sont reconnectés au couple correct. On réalise ensuite une purge du circuit en actionnant la pompe d’amorçage (ou en faisant tourner le moteur au démarreur jusqu’à amorçage) avant de démarrer. Un contrôle d’étanchéité moteur tournant valide l’installation. Une solution globale peut remplacer la réparation partielle si plusieurs pièces sont HS.

Réinitialisation et contrôle après montage

Après installation, une réinitialisation des adaptations ECU est recommandée via l’outil de diagnostic. Cette procédure efface les valeurs d’apprentissage précédentes et permet à l’ECU de recalibrer les paramètres avec le nouveau régulateur. Un test route de quelques kilomètres finalise la validation : accélérations progressives, changements de régime, observation du comportement. Tout retour en mode dégradé ou apparition d’un code défaut nécessite un contrôle immédiat. Un régulateur correctement installé restaure une réponse moteur fluide et une pression carburant stable.

Le contrôle d’étanchéité doit être renouvelé après 50 à 100 km : une légère fuite peut apparaître progressivement si un raccord est insuffisamment serré. En cas de doute, la reprise du serrage au couple prescrit résout généralement le problème. L’évaluation de la consommation de carburant sur quelques pleins confirme le bon fonctionnement : une consommation revenue à la normale valide la réparation. Sur un utilitaire M9R, l’investissement dans un régulateur de qualité est rentabilisé sur plusieurs dizaines de milliers de kilomètres pour la voiture utilitaire. Le tarif de l’intervention (pièce + main-d’œuvre) se situe entre 300 et 800 € selon le choix du régulateur et du garage.

FMU moteur reconditionné pour M9R

Quand les pannes se multiplient sur le système d’injection d’un M9R (régulateur, pompe, injecteurs défaillants successivement), l’addition des réparations partielles peut dépasser le prix d’un moteur reconditionné à neuf. France Moteurs Utilitaires propose la gamme M9R pour Renault Trafic 3, Opel Vivaro, Fiat Talento et Nissan NV300 à partir de 1 990 € HT, avec livraison gratuite en 48h sur toute la France.

Avantages d’un moteur reconditionné à neuf M9R

Un moteur M9R reconditionné à neuf bénéficie d’un démontage complet, d’un contrôle dimensionnel et du remplacement systématique des pièces d’usure. La culasse est rectifiée, les cylindres réalésés si nécessaire, le vilebrequin rectifié. Les joints, segments et coussinets sont neufs. Un essai en banc final valide la qualité. La garantie FMU couvre 6 à 48 mois selon la formule choisie. Pour un utilitaire qui parcourt des centaines de milliers de kilomètres, cette démarche permet de repartir avec une fiabilité comparable à un moteur neuf pour une fraction du tarif constructeur.

L’échange standard est particulièrement adapté quand la réparation partielle du système d’injection devient coûteuse. Si le régulateur, la pompe à carburant, les injecteurs et la culasse montrent tous des signes de fatigue, la somme des interventions peut dépasser le prix d’un moteur complet reconditionné. Le choix FMU évite la casse d’un véhicule utilitaire par ailleurs en bon état et prolonge sa vie pour plusieurs années supplémentaires. Les moteurs sont vendus en bloc nu (turbo et injecteurs à récupérer ou à commander séparément) pour garantir un tarif compétitif.

Gamme M9R compatible et références disponibles

La gamme FMU M9R couvre les principales variantes montées sur les utilitaires : M9R 630, M9R 692, M9R 710, M9R 780, M9R 782, M9R 800, M9R 802, M9R 820, M9R 830, M9R 832, M9R 846. Chaque référence correspond à une puissance et une version spécifique. Le conseil technique FMU identifie la bonne référence à partir du numéro de châssis VIN. La compatibilité couvre Renault Trafic 3, Opel Vivaro, Fiat Talento et Nissan NV300. Chaque donnée technique est disponible sur le site francemoteursutilitaires.com et auprès du service client.

Le magasin de FMU est situé à La Courneuve, ouvert du lundi au vendredi et le samedi matin. Un client dans tout pays souhaitant créer un compte accède à un espace sécurisé avec historique d’achat et offres régulières. L’offre pro s’adresse aux garages et flottes avec des tarifs négociés. Le paiement est sécurisé par carte bancaire ou virement. La livraison gratuite en 48h par transporteur spécialisé couvre toute la France. Un tutoriel d’installation aide les garagistes lors du montage. Voir conditions générales de vente, politique de confidentialité et mentions légales pour le détail des modalités. Les retours clients partagés sur Instagram, LinkedIn, YouTube, TikTok et Facebook confirment la satisfaction à long terme.

Choisir entre réparation et remplacement

Le choix entre une réparation partielle (régulateur seul) et un remplacement complet du moteur dépend de plusieurs critères : âge et kilométrage du véhicule, état général du moteur, budget disponible, durée d’immobilisation acceptable. Un M9R à moins de 200 000 km avec une panne isolée de régulateur sera réparé ponctuellement. Un M9R à 350 000 km avec régulateur, pompe et signes de fatigue culasse mérite un remplacement complet. L’avis d’un garagiste expérimenté aide à trancher.

La perte de puissance persistante malgré remplacement du régulateur peut signaler une usure mécanique plus large (compression faible, turbo usé, injecteurs hors spec). Dans ce cas, continuer à remplacer les pièces une par une devient peu rentable. Un moteur M9R reconditionné à neuf FMU remet les compteurs à zéro et offre une garantie sur plusieurs années. Le retour sur investissement est rapide pour un professionnel qui compte sur son véhicule pour son activité. Les produits FMU sont référencés par code moteur exact et livrés avec pochette de rodage Reinz pour garantir l’étanchéité lors du remontage.

FAQ régulateur de pression M9R common rail

Voici les questions les plus fréquentes posées par les propriétaires de véhicules équipés du M9R sur le régulateur de pression common rail. Ces réponses synthétisent les points clés de l’article et apportent des informations complémentaires pour guider le diagnostic et la réparation.
