Vilebrequin M9T716 : contrôles à effectuer avant remontage
Introduction

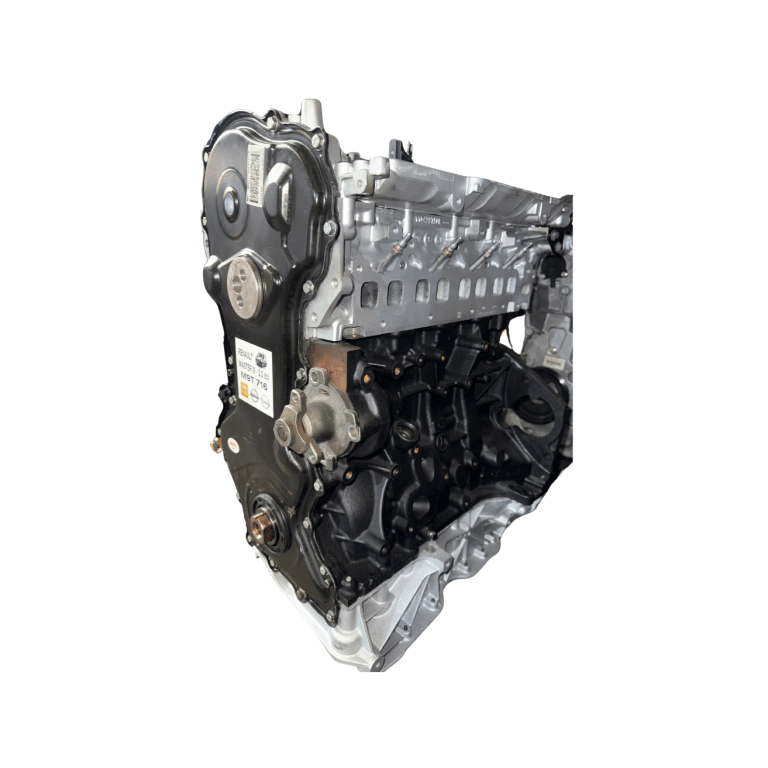

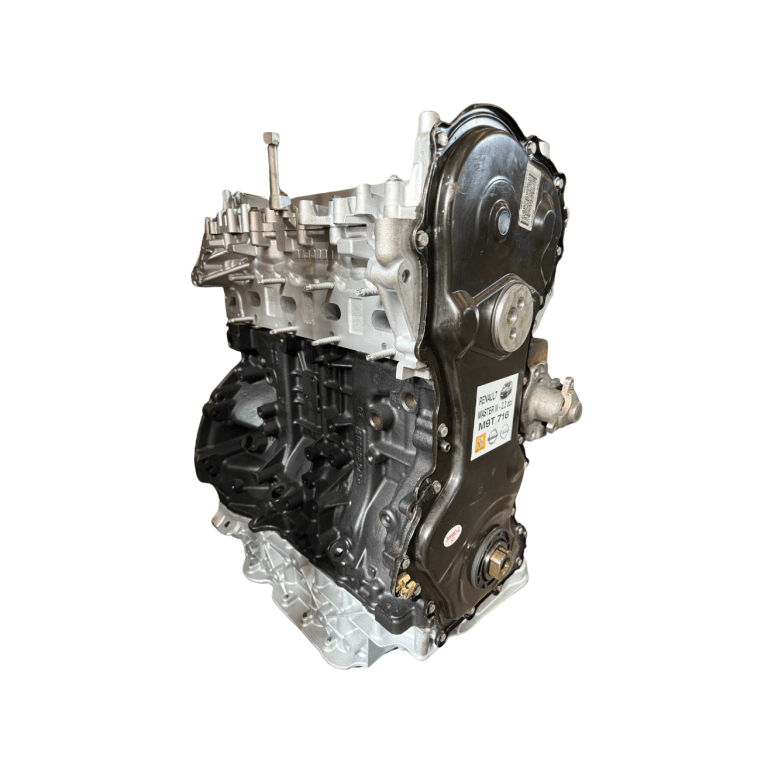

Le vilebrequin du moteur M9T716 2.3 dCi, monté sur le Renault Master 3, l’Opel Movano et le Nissan NV400, joue un rôle vital dans la conversion du mouvement linéaire des pistons en rotation.
Cependant, avant de remonter un moteur — qu’il soit reconditionné ou réparé —, un contrôle rigoureux du vilebrequin est indispensable.
Une erreur de diagnostic ou une tolérance hors norme peut entraîner une casse moteur rapide, même après un reconditionnement complet.
Voir la fiche produit moteur M9T716 reconditionné – France Moteurs Utilitaires
Le rôle du vilebrequin dans le moteur M9T716
Tout d’abord, le vilebrequin assure la liaison entre les bielles, les pistons et le volant moteur.
Il convertit la poussée issue de la combustion en rotation utile.
Enfin, il transmet la puissance à la boîte de vitesses via le volant moteur.
Sur le M9T716, il est fabriqué en acier forgé nitruré, un matériau résistant à la fatigue et aux fortes pressions des moteurs utilitaires.
Pourquoi contrôler le vilebrequin avant remontage
Un moteur reconditionné doit repartir sur une base mécanique parfaitement équilibrée.
C’est pourquoi le vilebrequin doit être examiné avec des outils de métrologie de précision.
Les objectifs du contrôle sont :
Vérifier l’absence de déformation ou de torsion.
Mesurer les jeux de fonctionnement avec les coussinets.
Contrôler la rectitude et la concentricité des manetons.
Déceler les fissures internes invisibles à l’œil nu.
Étapes de contrôle du vilebrequin
1. Inspection visuelle
Avant tout, nettoyer le vilebrequin à fond (bain dégraissant ou microbillage doux).
Rechercher traces de chauffe, rayures profondes ou marques de friction sur les tourillons et manetons.
Un bleuissage indique souvent un début de grippage ou de rupture du film d’huile.
2. Mesure des cotes
À l’aide d’un micromètre extérieur et d’un comparateur, mesurer :
Le diamètre des tourillons (palier principal).
Le diamètre des manetons (palier de bielle).
Les ovalités et conicités.
Les tolérances constructeur Renault doivent être inférieures à 0,02 mm pour garantir une lubrification correcte.
3. Contrôle de la rectitude
Placer le vilebrequin sur des V-blocks et mesurer le voile au comparateur.
Au-delà de 0,05 mm, un redressage ou un remplacement s’impose.
4. Contrôle magnétoscopique
Ce test détecte les fissures internes invisibles à l’œil nu.
Il est indispensable avant toute réutilisation d’un vilebrequin issu d’un moteur cassé.
Erreurs fréquentes à éviter
1. Polir sans mesurer
Erreur courante : poncer les tourillons sans vérifier la tolérance.
Cela réduit le diamètre et altère la pression d’huile → risque de casse des coussinets.
2. Remontage sans équilibrage
Chaque vilebrequin doit être équilibré dynamiquement avec le volant moteur.
Sinon, des vibrations destructrices apparaissent à haut régime.
3. Oublier le nettoyage des conduits d’huile
Les canaux internes du vilebrequin accumulent des dépôts.
Un oubli de nettoyage suffit à bloquer le passage de l’huile vers les bielles.
Bonnes pratiques avant le remontage

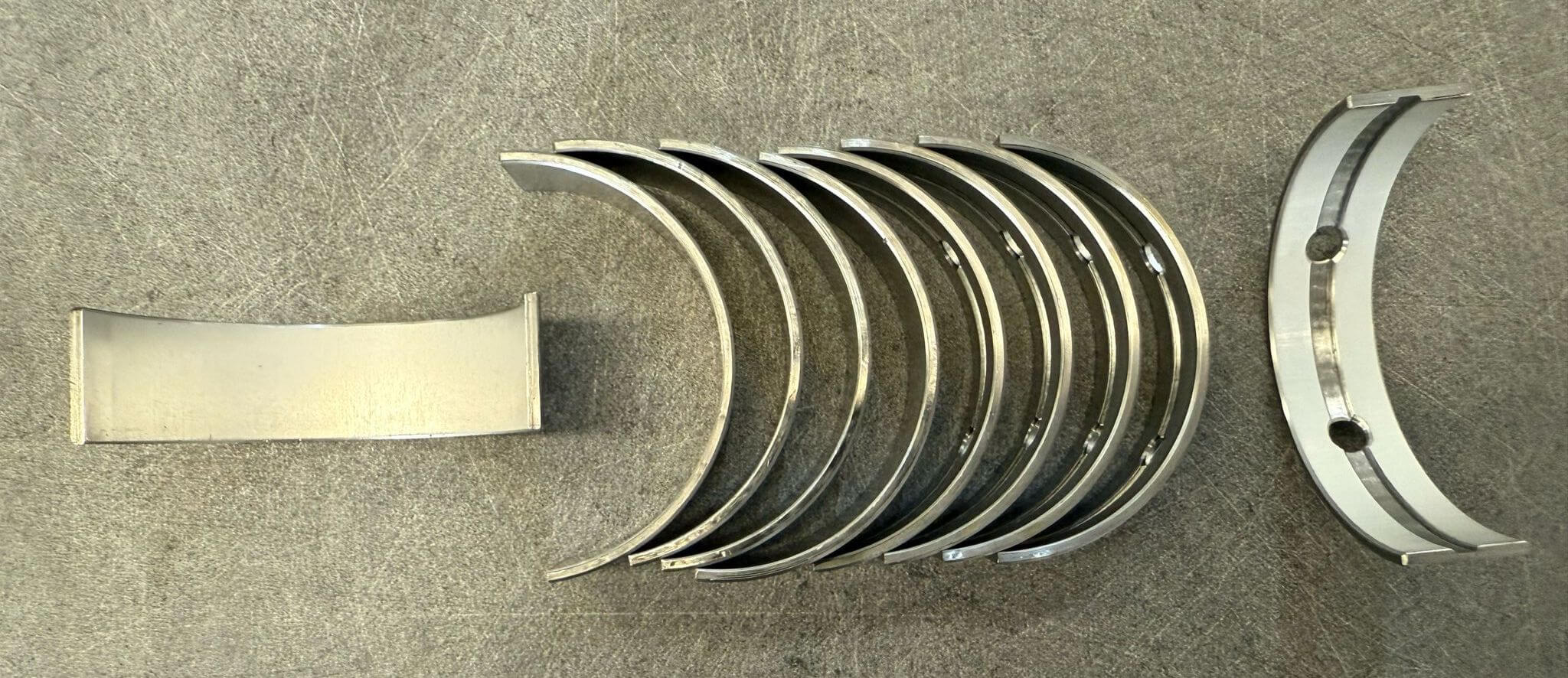

Utiliser des coussinets neufs adaptés à la cote mesurée.
Vérifier que la pompe à huile délivre la bonne pression.
Toujours huiler les paliers et manetons avant montage.
Respecter le couple de serrage constructeur des chapeaux de bielle et de palier.
Faire tourner le moteur manuellement (au cliquet) avant le premier démarrage.
Chez France Moteurs Utilitaires, chaque vilebrequin M9T716 reconditionné est contrôlé, rectifié et équilibré, garantissant une fiabilité équivalente à celle d’un moteur neuf.
Conclusion
Le vilebrequin du M9T716 est une pièce d’une robustesse exceptionnelle, mais il exige un contrôle méticuleux avant tout remontage.
En définitive, la précision des mesures, le nettoyage des conduits d’huile et l’équilibrage dynamique déterminent la durée de vie du moteur.
C’est pourquoi un moteur reconditionné professionnellement reste le choix le plus sûr pour une fiabilité durable.
